Massive Eichentüren: Qualität und Natürlichkeit

Massive Eichentüren: Qualität und Natürlichkeit

Eichentür

Türen aus massiver Eiche

Beide Schleppschuppen habe ich neu gebaut – breiter und tiefer als die ursprünglichen Gebäude.

Die alten Türen waren zwar noch brauchbar, doch ich wollte etwas Dauerhaftes und Robustes einbauen. Daher fiel meine Wahl auf Eiche. Vorweg gesagt: Heute würde ich die Türen vermutlich nicht mehr selbst bauen.

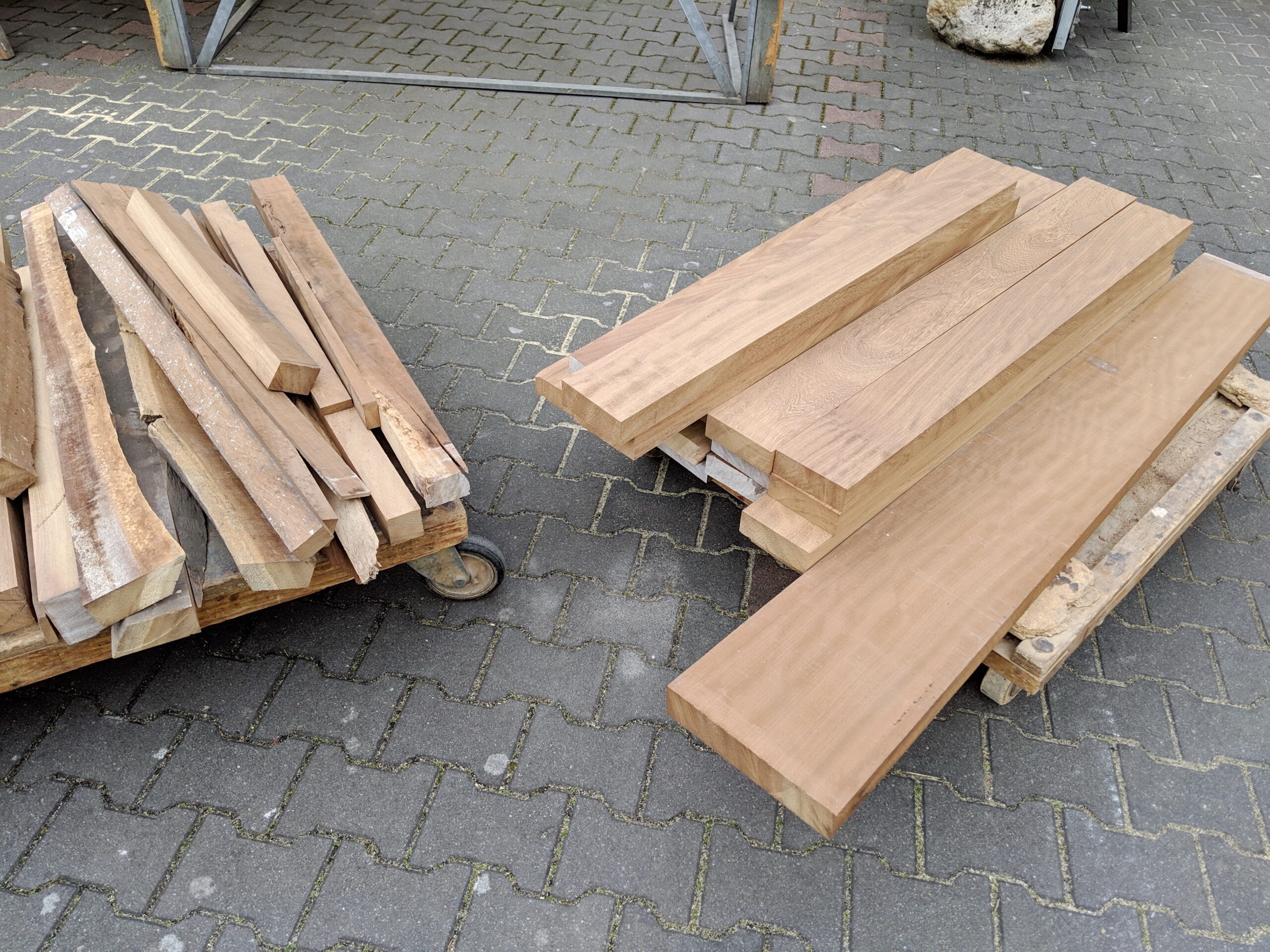

Glücklicherweise hatte mein Holzhändler Rohware aus nordamerikanischer Weißeiche auf Lager. Die Bretter suchte ich sorgfältig aus, und ein befreundeter Tischler schnitt sie anschließend auf Maß. Das Besäumen, Fügen, Abrichten und Hobeln hätte meine kleine Werkstatt an ihre Grenzen gebracht.

Die Weißeiche fühlt sich anders an als heimische Eiche: Sie lässt sich etwas leichter bearbeiten, ist dabei aber dennoch äußerst widerstandsfähig.

Eichentür

Vorbereitung Beschläge

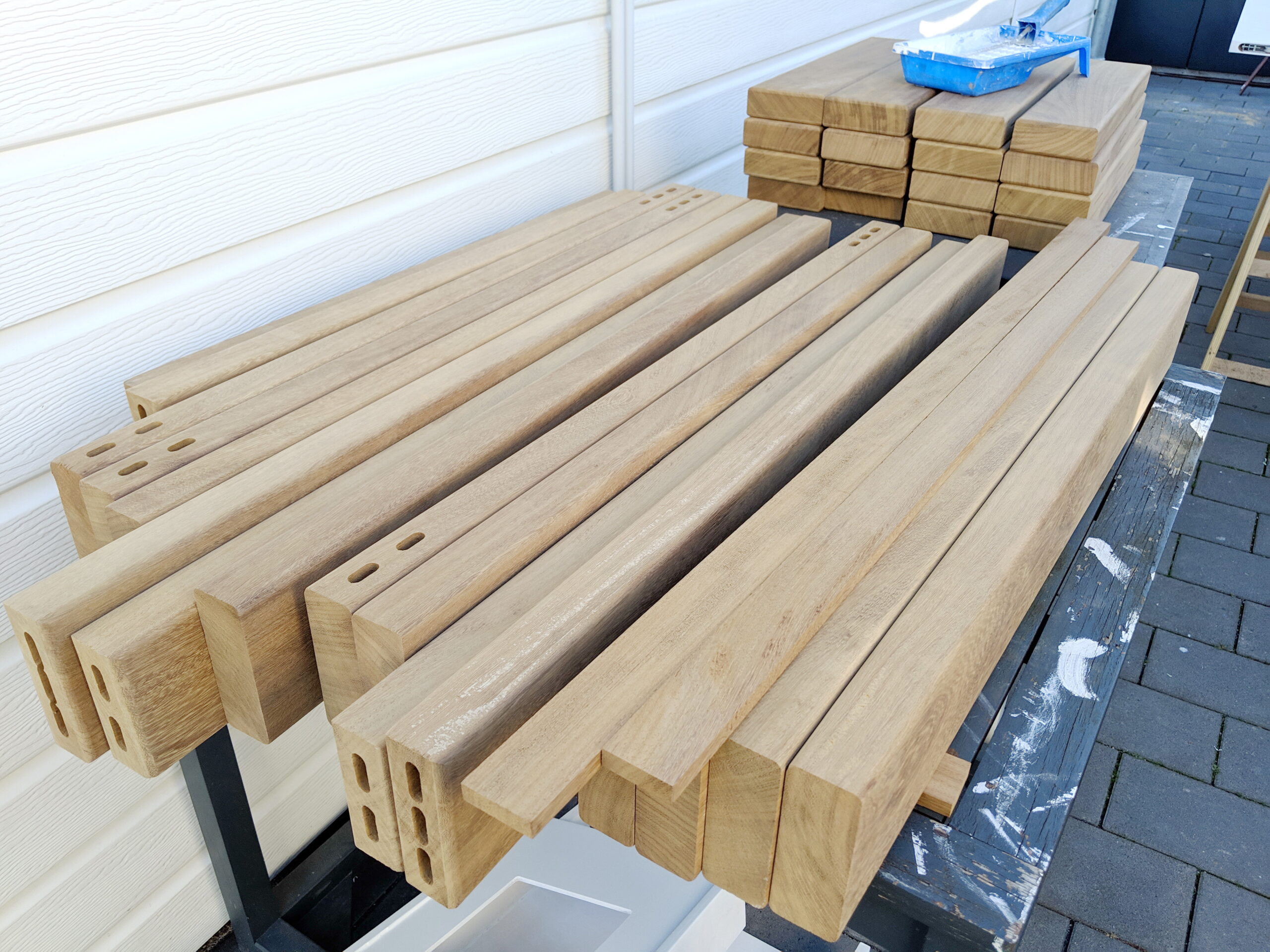

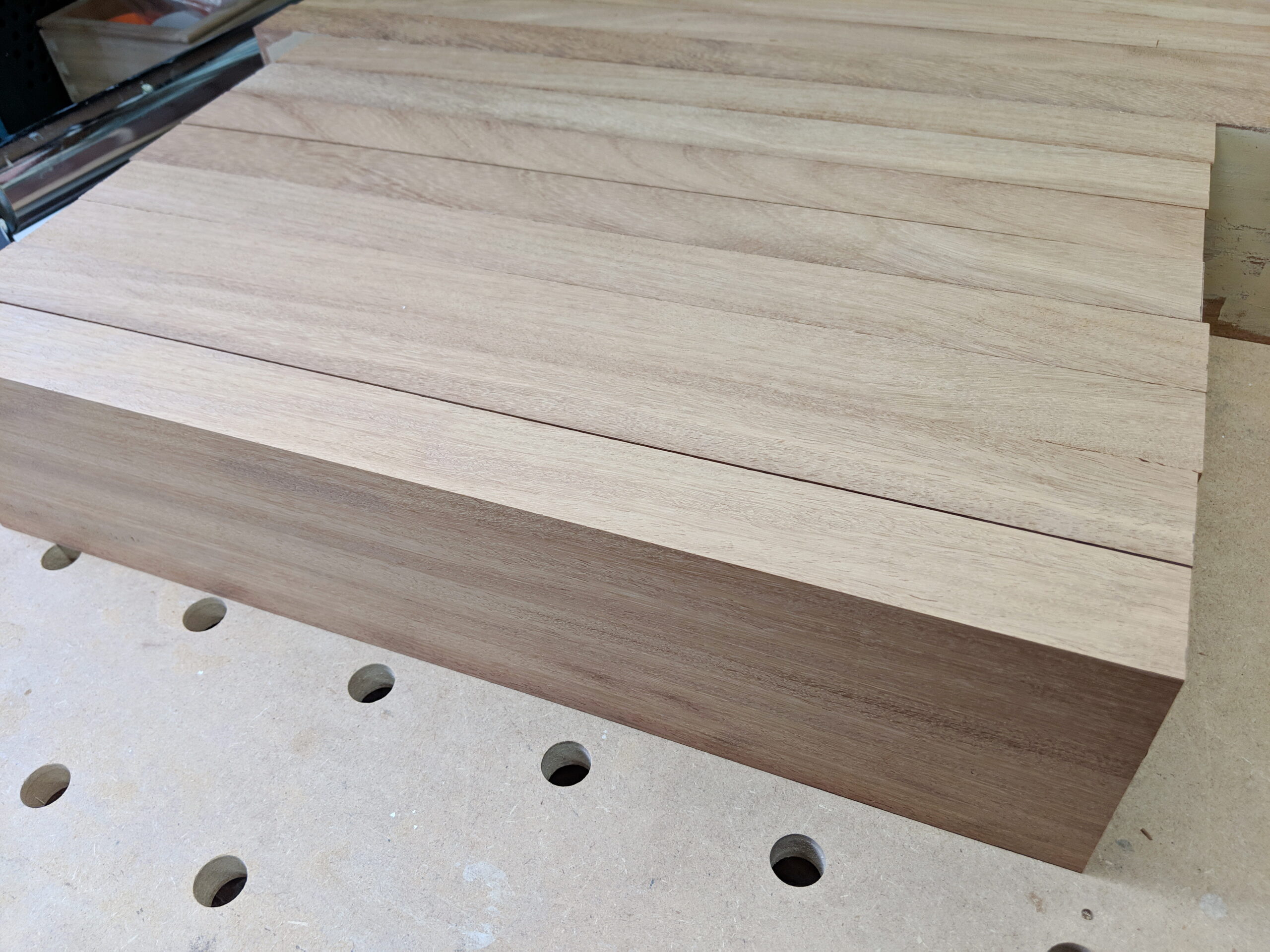

Der Schreiner hat das Holz hervorragend vorbereitet. Das endgültige Ablängen erfolgt später.

Zunächst müssen die Schlosskästen und Scharniere eingepasst und montiert werden. Danach folgen die Rahmen mit den Türeinlässen sowie die Nuten für die Dichtungen.

Die Holzteile sind bereits gehobelt, jedoch noch nicht geschliffen. Im Internet behauptete ein „Meister“, dass eine gehobelte Oberfläche Lack ebenso gut aufnimmt und hält wie eine geschliffene. Diese Ansicht teile ich nicht – und das aufgrund langjähriger praktischer Erfahrung.

Im Netz wird vieles behauptet. Noch problematischer ist, dass zahlreiche Holzwerker solche Aussagen ungeprüft übernehmen und bei ihren eigenen Projekten anwenden. Meine Erfahrungen zeigen jedoch, dass eine sorgfältig geschliffene Oberfläche für ein hochwertiges und dauerhaftes Ergebnis meist die bessere Grundlage bietet.

Eichentür

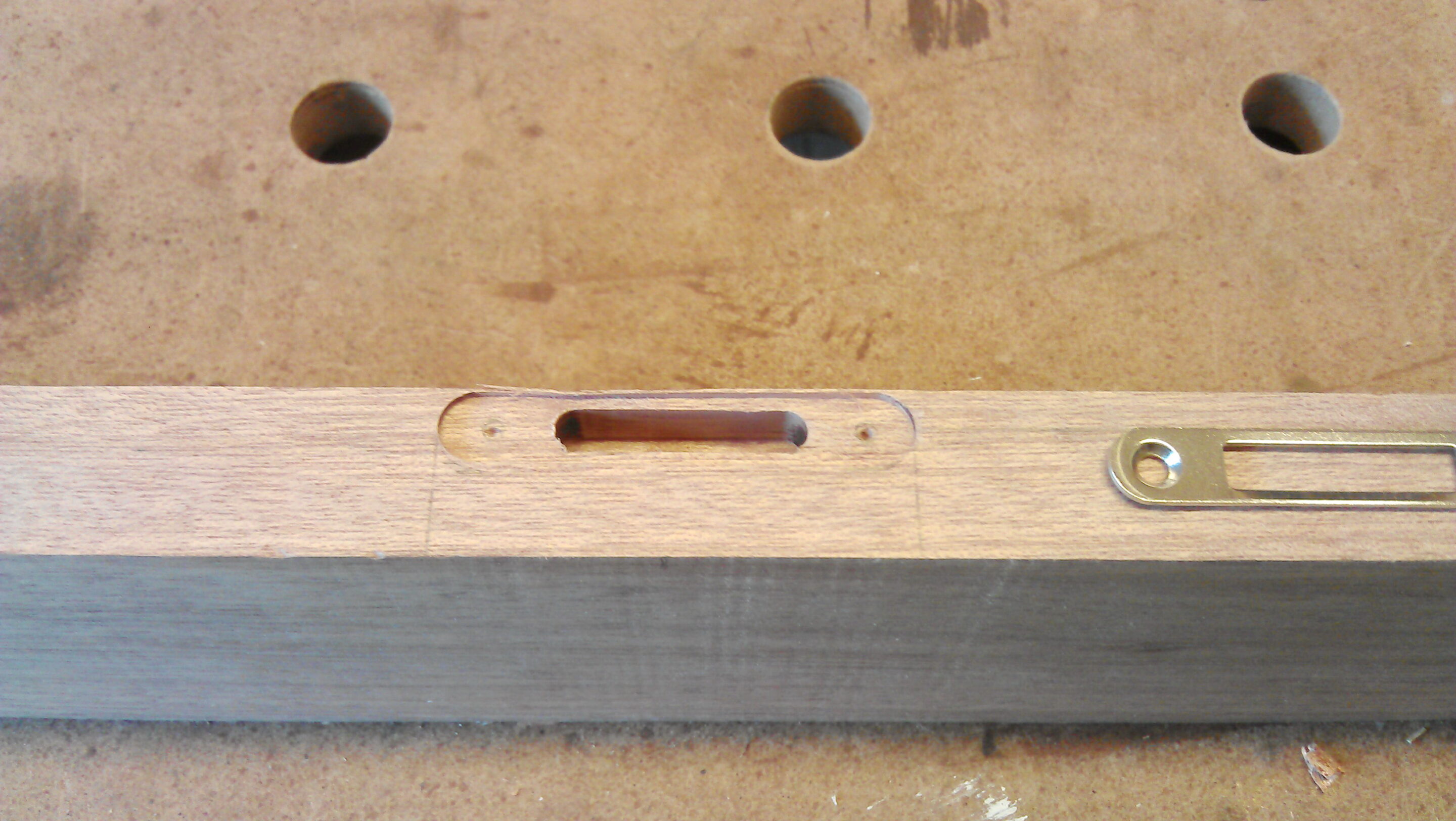

Schließblech einarbeiten

Das Schließblech soll ebenso wie das Kastenschloss exakt mittig sitzen. Dabei arbeite ich grundsätzlich vom Einfachen zum Anspruchsvolleren.

Nachdem ich die Kontur des Schließblechs angezeichnet hatte, fräste ich die erforderlichen 2 mm Materialstärke mit der Oberfräse aus. Für mich ist das die sauberste und präziseste Methode.

Die Ecken konnte ich anschließend mit einer Stanze exakt auf 90 Grad ausarbeiten. Dieses Werkzeug hatte ich seinerzeit recht teuer im Sauter-Shop gekauft. Inzwischen habe ich festgestellt, dass vergleichbare Stanzen bei TEMU deutlich günstiger erhältlich sind und qualitativ keinen erkennbaren Unterschied aufweisen.

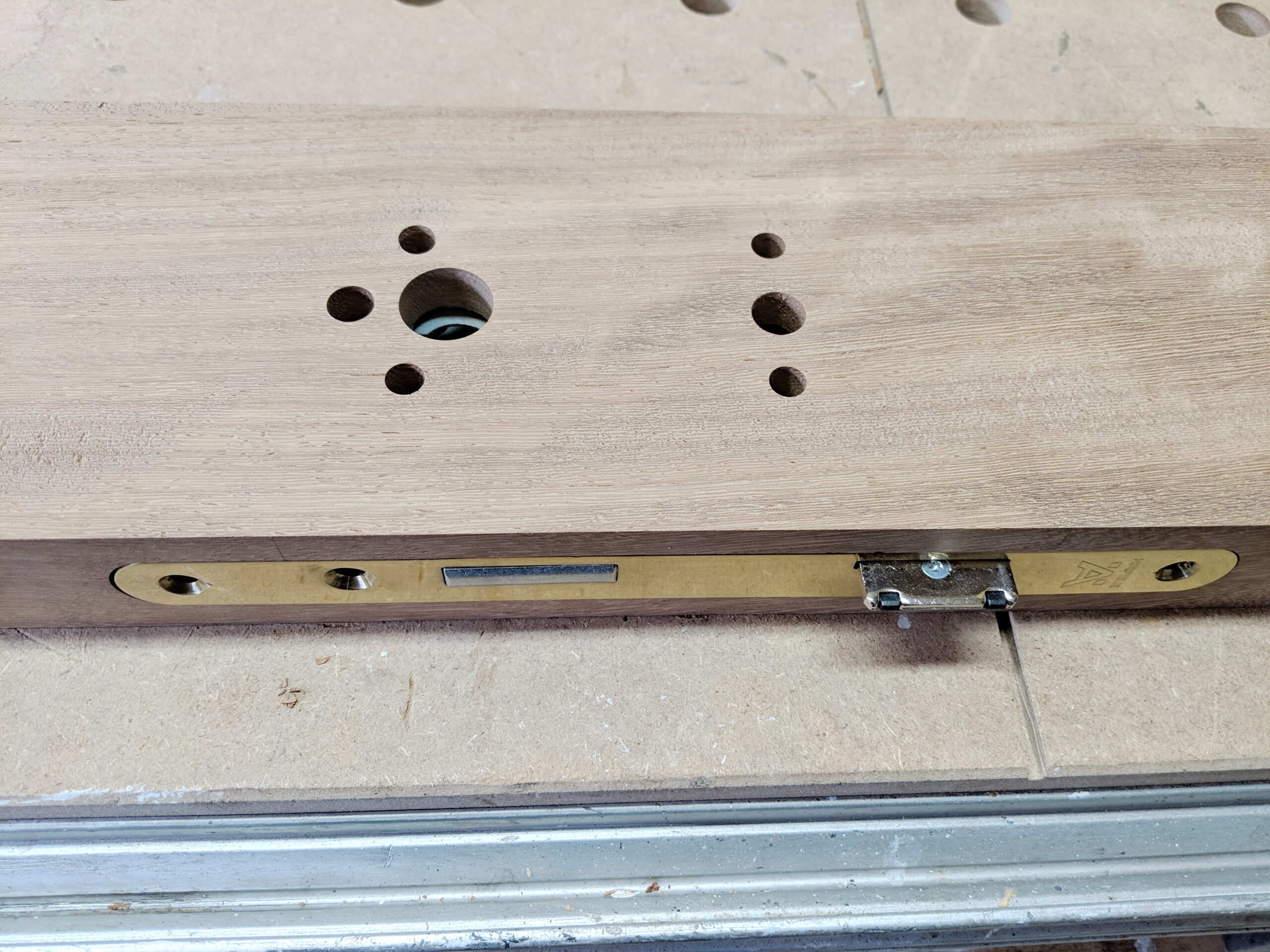

Die Bohrungen zeichnete ich anschließend mit einem Körner sauber und zentrisch vor, damit der Bohrer später nicht verlaufen kann.

Eichentür

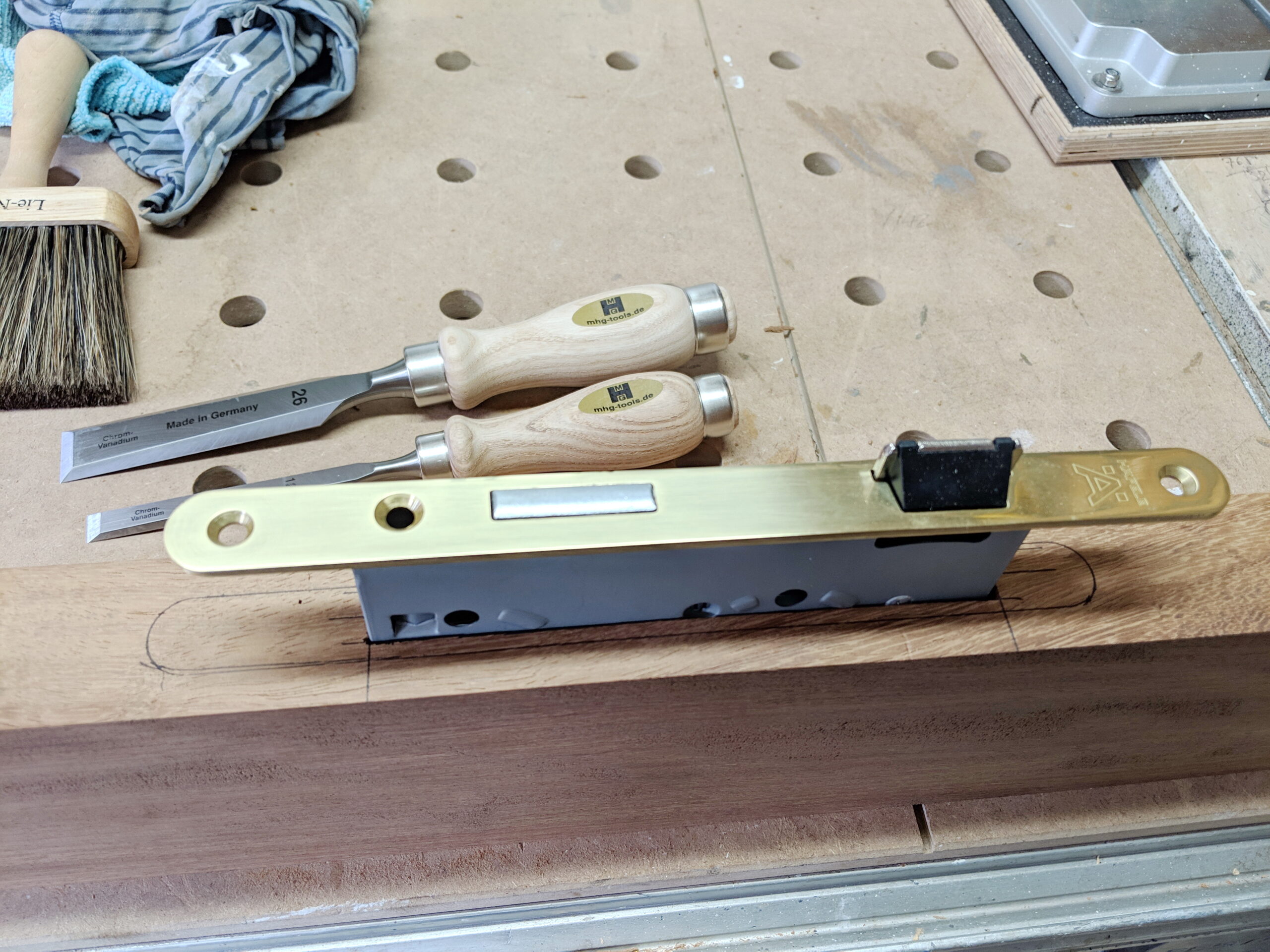

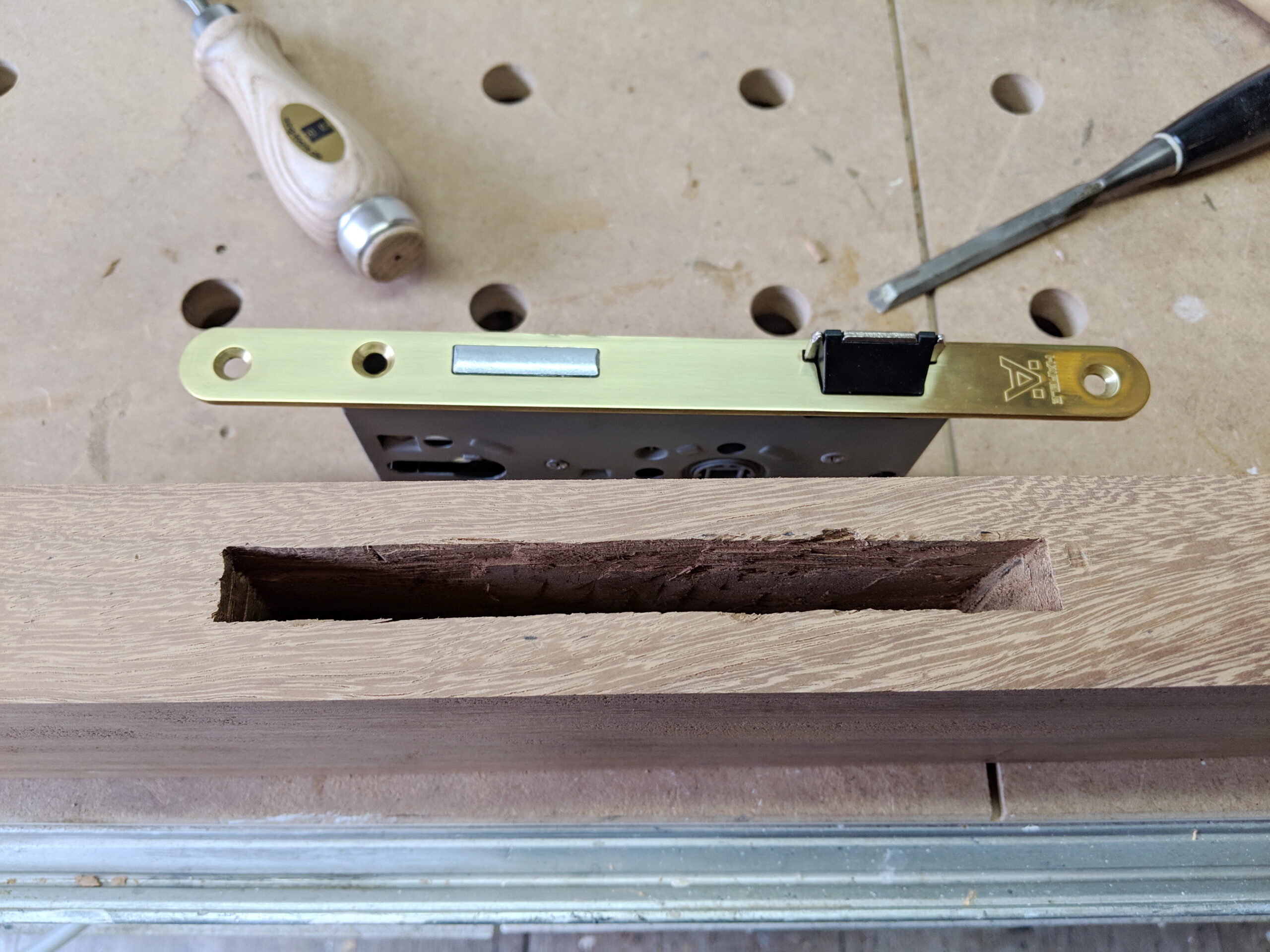

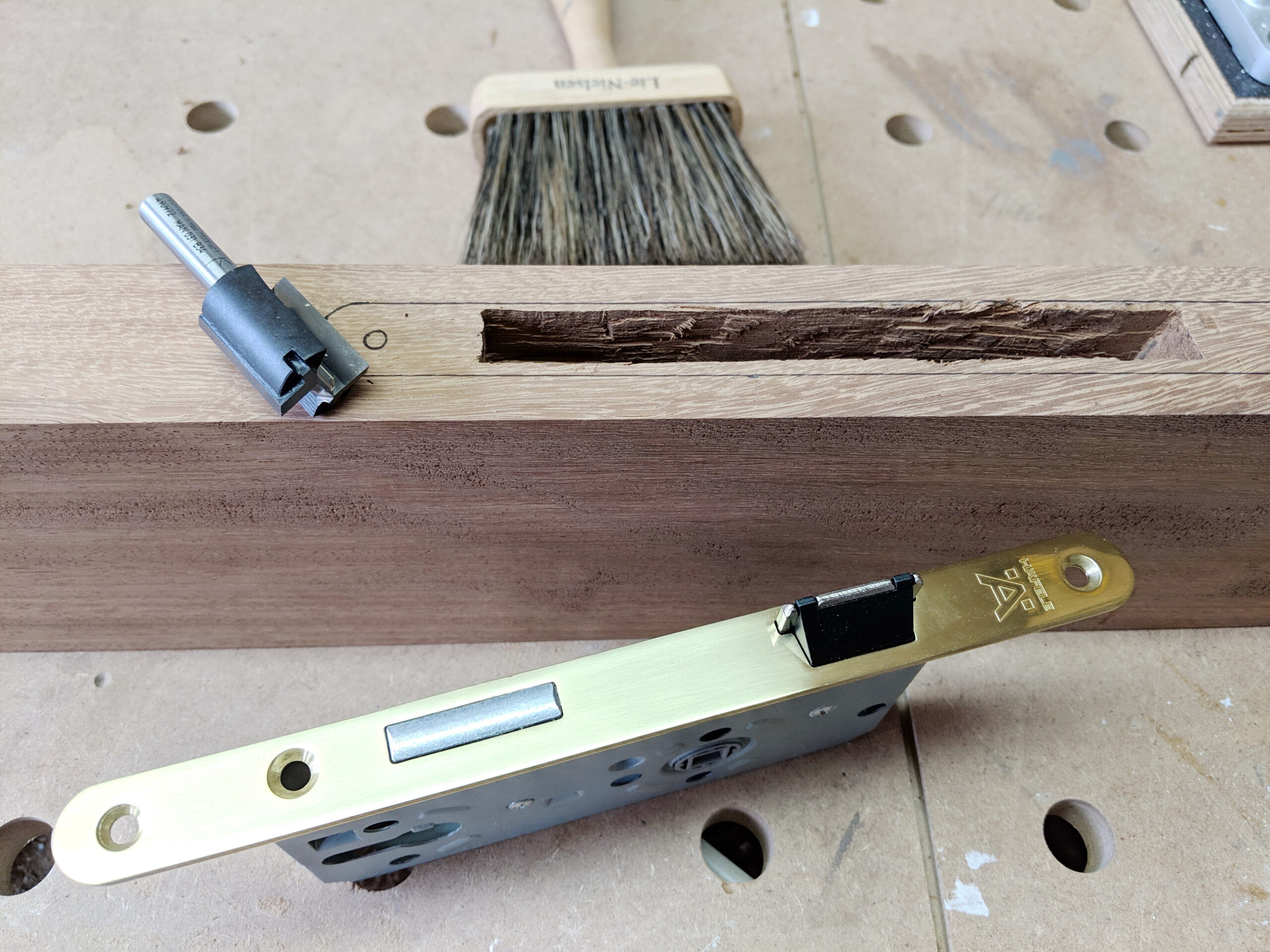

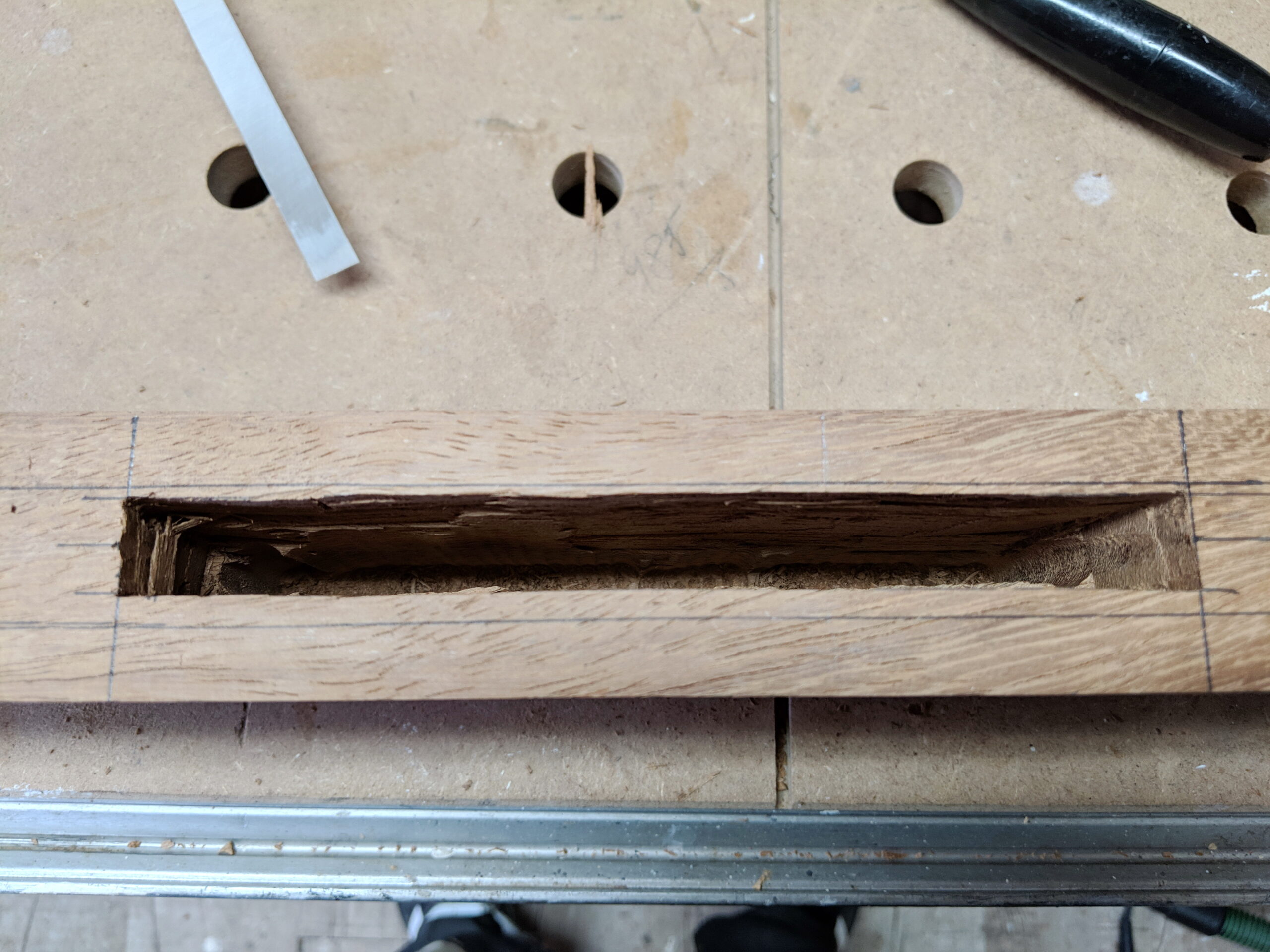

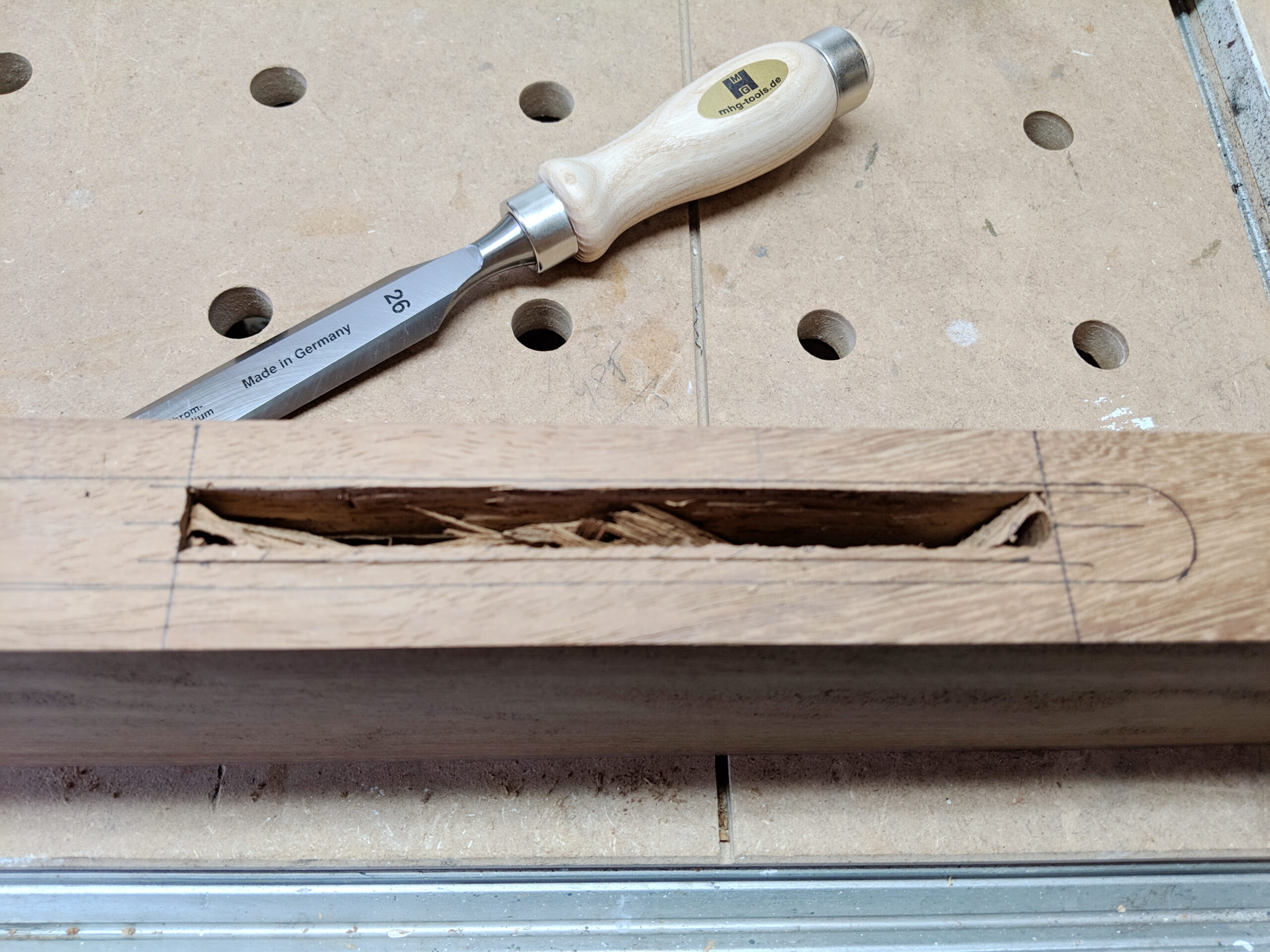

Schlosskasten stemmen

Ohne Kettenstemmer oder Vierkantlochbohrer ist das eine Arbeit für Menschen, die Vater und Mutter erschlagen haben.

Früher habe ich solche Schlosskästen mit neuen Stechbeiteln von Kirschen ausgearbeitet und mich dabei oft über die enorme Anstrengung gewundert. Als Anfänger wusste ich noch nicht, dass neue Beitel dieser Marke keineswegs gebrauchsfertig sind, sondern vor dem ersten Einsatz sorgfältig geschärft werden müssen.

Erst nachdem ich Beitel der Firma MHG gekauft hatte, wurde mir klar, wie angenehm und präzise sich wirklich hochwertige und scharfe Werkzeuge führen lassen.

Die Fläche des Schlosskastens habe ich zunächst mit einem Holzbohrer grob ausgeräumt. So bleibt nur noch die Feinarbeit mit dem Beitel, um Ecken und Wände sauber auszuarbeiten. Wichtig dabei: Noch nicht fräsen! Wird die Fräse zu früh eingesetzt, können die Kanten ausreißen oder unsauber werden. Erst wenn die Grundform sauber vorbereitet ist, lohnt sich der Einsatz der Oberfräse.

Eichentür
Eichentür

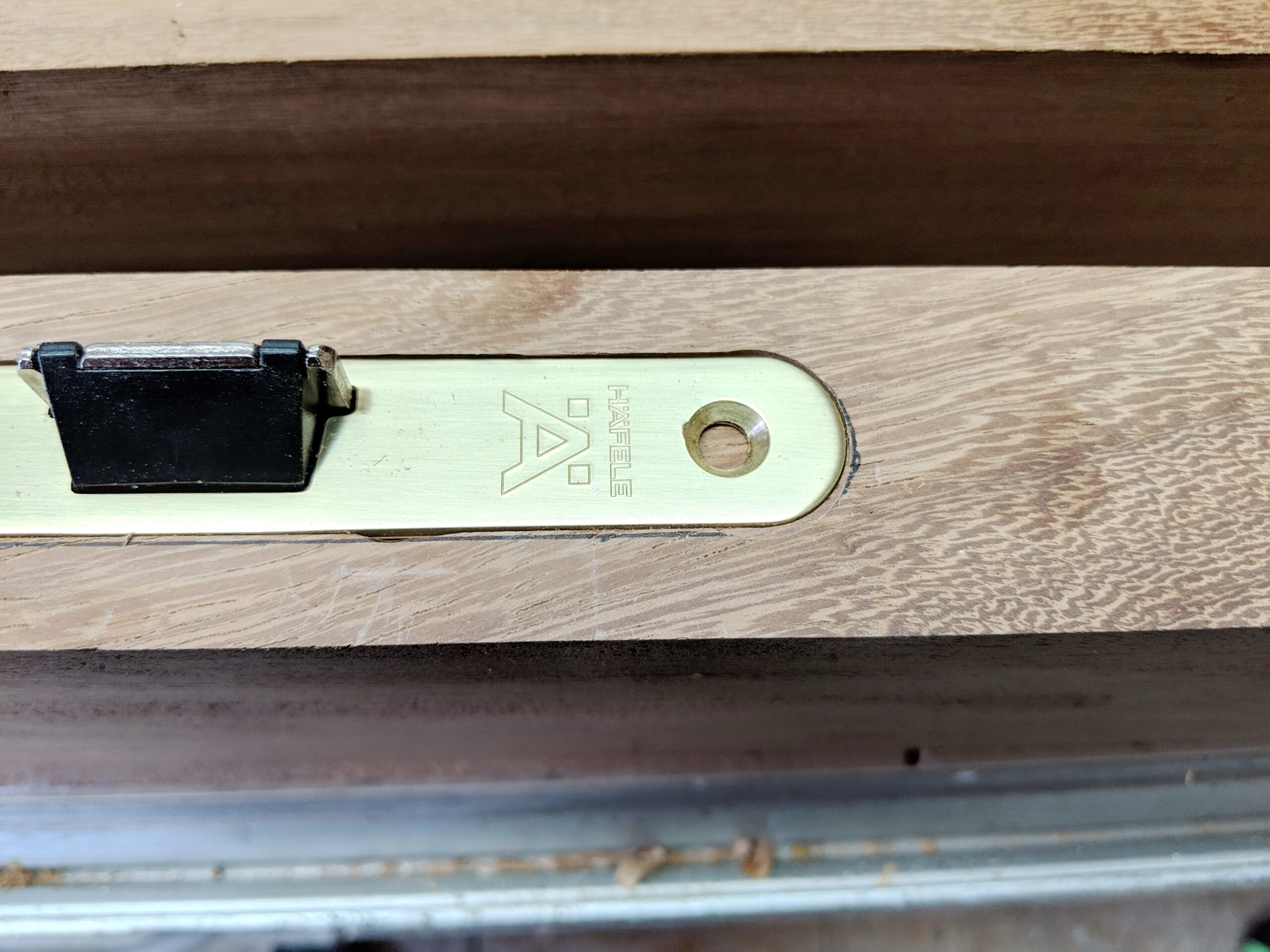

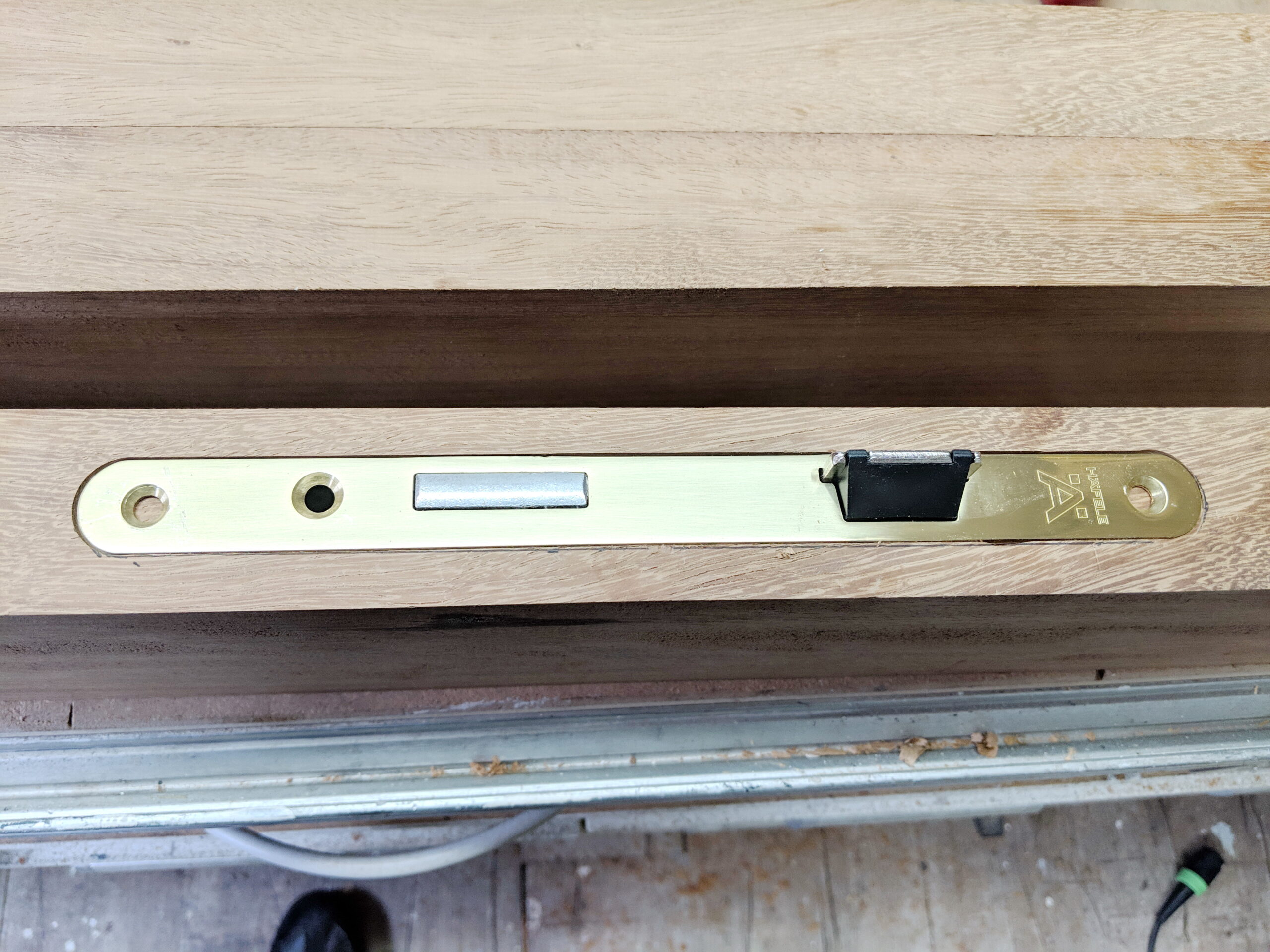

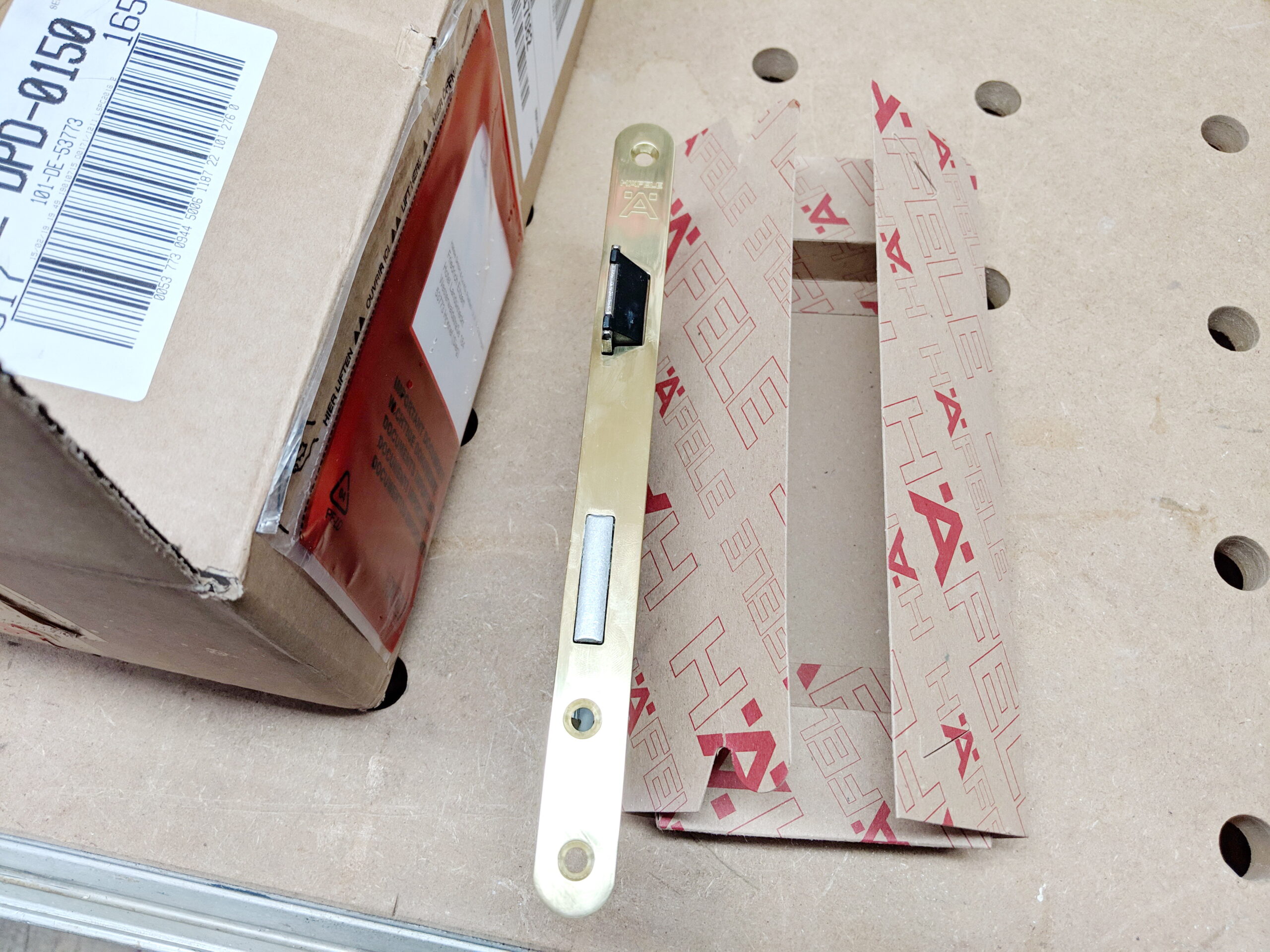

Die Stulpe des Kastenschlosses ist nach Norm 20 mm breit und 2 mm stark. Dadurch lässt sich dieser Bereich sehr einfach mit einem 20-mm-Nutfräser ausarbeiten.

Die eigentliche Herausforderung besteht lediglich darin, den Fräsvorgang exakt am markierten Anfangspunkt zu beginnen und ebenso präzise am Endpunkt zu beenden. Nur so erhält man eine saubere und passgenaue Aufnahme für die Schlossstulpe.

Eichentür

Scharnierpositionen

Jede Tür wird von vier Scharnieren getragen. Um das hohe Gewicht sicher aufnehmen zu können, befinden sich zwei davon im oberen Bereich der Tür.

Sowohl auf der Rahmenseite als auch auf der Türseite werden die Scharniere bündig ins Holz eingelassen.

Nach dem Anzeichnen – ich vermeide bewusst den Begriff „Anreißen“ – wird der innere Bereich in der Stärke des Scharnierblatts mit der Oberfräse ausgearbeitet.

Anschließend werden die Ecken mit dem Eckenstemmer sauber auf 90 Grad gebracht. Natürlich lässt sich diese Arbeit auch mit einem scharfen Beitel erledigen. Der Eckenstemmer sorgt jedoch für ein besonders schnelles und sauberes Ergebnis.

Eichentür
Eichentür
Eichentür

Rahmen bauen

Der Türrahmen wird in gedoppelter Bauweise hergestellt und nicht aus massivem Vollholz gefertigt. Aus meiner Sicht wäre Letzteres weder wirtschaftlich noch konstruktiv sinnvoll.

Bevor die Rahmenteile verleimt werden, werden die Nut für die Türdichtung sowie der Falz in das Rahmenbrett eingebracht. Die Nut ist 5 mm breit und 10 mm tief und damit exakt auf das Profil der verwendeten Dichtung abgestimmt.

Den Falz fertige ich mit einem Falzkopf. Als ich dieses Werkzeug zusammen mit der passenden Welle gekauft habe, lag der Preis noch bei rund 100 Euro. Heute werden für dieselbe Kombination bereits etwa 250 Euro verlangt.

Daher lohnt sich durchaus ein Blick auf Anbieter im Ausland. Mit precisionbits.com in den USA habe ich gute Erfahrungen gemacht: Die Preise sind oft deutlich günstiger, und die Lieferung erfolgt überraschend schnell.

Eichentür

Auswahl der Dichtung

Da ich kein Dichtungsspezialist bin, habe ich mich eher pragmatisch für diese Türdichtung entschieden. Im Internet waren 30 Meter für rund 12 Euro erhältlich – ein überschaubares Risiko.

Dank der kleinen Widerhaken sitzt die Dichtung sehr fest in der Nut und verrutscht nicht. Gleichzeitig lässt sie sich bei Bedarf problemlos wieder entfernen und austauschen.

Der Falz ist notwendig, damit die Tür trotz der Dichtungsstärke sauber und plan schließen kann. Erst durch diese Konstruktion liegt die Tür ordentlich am Rahmen an und sorgt für einen weitgehend dichten Abschluss.

Eichentür

Rahmenblatt und Rahmenständer

Hier habe ich den Rahmenständer bereits mit dem Rahmenbrett verbunden. Für diese Verbindung bieten sich verschiedene Möglichkeiten an: Sie kann entweder mit Edelstahlschrauben oder mit Lamellos ausgeführt werden.

Ich habe mich der Einfachheit halber für die Verschraubung entschieden. Selbstverständlich werden die Teile zusätzlich mit D4-Leim verleimt, sodass eine stabile und dauerhaft belastbare Verbindung entsteht.

Eichentür

Tür bauen

Die Rahmenverbindungen habe ich mit Festool-Dominos in der Größe 10 × 50 mm ausgeführt. An jeder Verbindung kamen jeweils drei Dominos zum Einsatz.

Heute würde ich mich allerdings nicht mehr für diese Lösung entscheiden. Eine solide Überblattung, gegebenenfalls zusätzlich mit Runddübeln verstärkt, halte ich inzwischen für die bessere und sauberere Konstruktion. Aber genau das macht den Reiz solcher Projekte aus: Man lernt bei jeder Arbeit etwas Neues dazu und sammelt wertvolle Erfahrungen.

Wie auch immer – zu diesem Zeitpunkt waren alle Rahmenteile bereits gefräst und exakt auf Länge zugeschnitten.

Eichentür

alle Kanten fasen

Das Anbringen der Fasen ist einer der letzten Arbeitsschritte vor dem Schleifen.

Für diese Arbeit eignet sich die kleine DeWalt-Oberfräse hervorragend. Da beim Fasen nur wenig Material abgetragen wird, ist keine hohe Leistung erforderlich. Zudem lässt sich die kompakte Fräse sehr angenehm und präzise mit einer Hand führen.

Ein Nachteil ist die eher mäßige Absaugung. Bei einer kleinen Fase fällt jedoch nur wenig Spanmaterial an, sodass sich die Staub- und Spanbelastung in Grenzen hält.

Eichentür

Rahmen für Fenster und Füllung

Fenster und Füllung werden von einem Innen- und Außenrahmen gehalten. Beide Rahmen bestehen selbstverständlich aus demselben Material wie die Tür selbst: Eiche.

Die schmalen Leisten habe ich auf der Tischsäge zugeschnitten und anschließend im Rahmen auf Gehrung eingepasst. Auf dem Bild ist gut zu erkennen, wie präzise die Gehrungen an den Ecken zusammenlaufen.

Selbstverständlich wurden auch diese Kanten mit einer Fase versehen. Dadurch entsteht ein harmonisches Gesamtbild, das optisch sehr gut zur übrigen Tür passt.

Die äußeren Leisten habe ich mit dem Prebena-Druckluftnagler befestigt. So können sowohl die Verglasung als auch die Türfüllung sauber in den Rahmen eingesetzt und sicher gehalten werden.

Eichentür

OSMO Landhausfarbe

Das Anbringen der Fasen ist einer der letzten Arbeitsschritte vor dem Schleifen.

Für diese Arbeit eignet sich die kleine DeWalt-Oberfräse hervorragend. Da beim Fasen nur wenig Material abgetragen wird, ist keine hohe Leistung erforderlich. Zudem lässt sich die kompakte Fräse sehr angenehm und präzise mit einer Hand führen.

Ein Nachteil ist die eher mäßige Absaugung. Bei einer kleinen Fase fällt jedoch nur wenig Spanmaterial an, sodass sich die Staub- und Spanbelastung in Grenzen hält.

Eichentür

Edelstahlschrauben

Wahrscheinlich werden jetzt viele Leser denken, dass bei solchen Eichentüren selbstverständlich Edelstahlschrauben verwendet werden müssten. Als Anfänger habe ich das genauso gesehen und Edelstahlschrauben eingesetzt – in der Hoffnung, Verfärbungen der Eiche durch gewöhnliche Stahlschrauben zu vermeiden.

Mit der Zeit habe ich jedoch gelernt, dass Edelstahlschrauben nicht in jeder Situation die beste Wahl sind. Im Vergleich zu klassischen Holzschrauben sind sie oft spröder und deutlich bruchanfälliger. Gerade bei hohen Belastungen oder wenn Schrauben stark angezogen werden, ist das ein echter Nachteil. Zudem dauert es bei normalen Holzschrauben im geschützten Einbau ohnehin sehr lange, bis Korrosion tatsächlich ein ernsthaftes Problem wird.

Eichentür
Eichentür
Eichentür

Montage Türen

Rahmen und Tür sind nun vollständig vorbereitet. Alle Beschläge passen, und sowohl die Verglasung als auch die Füllung sitzen sauber im Rahmen. Gleichzeitig tragen sie dazu bei, die Tür im rechten Winkel zu halten. Auch die Spaltmaße stimmen, sodass die Türen insgesamt einen sehr stimmigen Eindruck machen.

Optisch gefallen mir die Türen ausgesprochen gut – allerdings sind diese Eichentüren wirklich enorm schwer.

Den passenden Einbaurahmen im Schuppen habe ich selbstverständlich exakt nach Maß gefertigt. Dadurch ließ sich die Tür trotz ihres hohen Gewichts vergleichsweise problemlos einsetzen.

Eichentür
Eichentür

Was würde ich heute anders machen?

Als Holzwerker denkt man natürlich zuerst daran, alles selbst bauen zu wollen. Und in den meisten Fällen funktioniert das auch – zumal bei solchen Projekten oft nicht nur das Ergebnis zählt, sondern auch der Weg dorthin. Genau darin liegt ja ein großer Teil der Freude am Handwerk.

Trotzdem stellt sich im Nachhinein immer die Frage, ob sich der Aufwand tatsächlich gelohnt hat. Gerade beim Bau dieser Eichentüren bin ich mir da heute nicht mehr so sicher. Hätte ich von Anfang an fertige, farblich passende Nebeneingangstüren aus Kunststoff mit Fenster gekauft, hätte ich nicht nur sehr viel Arbeit, sondern vermutlich auch einiges an Geld gespart.

Nordamerikanische Weißeiche in dieser Stärke ist im verarbeitungsfähigen Zustand ausgesprochen teuer – mindestens so teuer wie eine fertige Tür. Hinzu kommt, dass bei einer industriell gefertigten Tür das Risiko von Undichtigkeiten, Passfehlern oder konstruktiven Schwächen deutlich geringer ist.

Wenn ich heute noch einmal vor derselben Entscheidung stünde, würde ich solche Türen vermutlich wieder fertig kaufen – zum Beispiel bei Welthaus Türen und Fenster. In meiner neuen Werkstatt haben sich die dort gekauften Türen und drei Fenster jedenfalls bestens bewährt.

Türen aus massiver Eiche bauen
Vorher/Nachher: Mobilheim neu verkleidet – mein Projekt

Vorher/Nachher: Mobilheim neu verkleidet – mein Projekt

Mobilheim

Mobilheim neu verkleiden

Ja, so sah es einmal aus: ein Doppelchalet (Mobilheim) mit rund 60 m² Wohnfläche und einem Alter von etwa 40 Jahren. Schon damals hatte ich das spätere Endergebnis klar vor Augen – auch wenn der Weg dorthin deutlich aufwendiger werden sollte, als zunächst erwartet.

Das Haus war zwar in die Jahre gekommen, befand sich aber in einem bemerkenswert guten Zustand. Sowohl innen als auch außen war die Konstruktion vollständig trocken. Technisch war dagegen kaum etwas vorhanden, was für eine grundlegende Renovierung jedoch eher ein Vorteil als ein Nachteil war.

Ursprünglich wollte ich bei einer klassischen Holzfassade bleiben und verkleidete das Haus deshalb neu mit Meranti. Rückblickend war das jedoch keine gute Entscheidung. Auch hochwertige Holzfassaden benötigen regelmäßige Pflege. Je nach Witterung müssen sie in gewissen Abständen nachbehandelt werden, was auf Dauer einen erheblichen Arbeitsaufwand bedeutet.

Deshalb entschied ich mich später, das Haus mit einer Kunststofffassade neu zu verkleiden. Um mich nicht auf die zahlreichen und oft widersprüchlichen Informationen im Internet verlassen zu müssen, habe ich mich direkt bei einem Hersteller von Mobilheimen über die verwendeten Materialien und die übliche Bauweise informiert.

Gerade zu diesem Thema kursieren viele Meinungen und vermeintliche Erfahrungsberichte. Bei genauerem Hinsehen zeigt sich jedoch, dass manche Aussagen weder die verwendeten Materialien noch die tatsächlichen konstruktiven Anforderungen korrekt berücksichtigen.

Mobilheim neu verkleiden

Also: an die Arbeit.

Zunächst werden sämtliche Flächen gründlich gereinigt. Alles, was hervorsteht oder für die neue Fassade nicht mehr benötigt wird, muss entfernt werden. Anschließend werden die Traglattung senkrecht im Abstand von etwa 40 cm montiert. Dabei ist besonders auf die Ausführung an den Ecken sowie an Fenster- und Türrahmen zu achten.

Die Latten selbst können unbehandelt sein, sollten jedoch eine gleichmäßige Stärke besitzen. Krumme, verzogene oder bereits gespaltene Hölzer eignen sich dafür nicht, da sie später zu Problemen bei der Montage der Fassadenverkleidung führen können.

Ebenso wichtig ist die Qualität der Fassadenplanken. Das Material sollte dauerhaft formstabil bleiben und auch nach Jahren der Bewitterung weder spröde noch bruchempfindlich werden. Gerade bei Hagel oder starken Temperaturschwankungen zeigen sich erhebliche Qualitätsunterschiede. Wer hier am falschen Ende spart, zahlt häufig später doppelt.

Die Planken werden üblicherweise in Längen von sechs Metern geliefert. Das ist aus meiner Sicht ein großer Vorteil. Kürzere Elemente erzeugen zwangsläufig mehr Stoßfugen, wodurch die Fassade schnell unruhig wirkt. Bei einigen Nachbarhäusern wurden kürzere Planken verwendet – dort fallen die zahlreichen Übergänge sofort ins Auge und beeinträchtigen das Gesamtbild deutlich.

Mobilheim

Zunächst möchte ich betonen, dass ich dieses Haus vollständig in Eigenleistung verkleidet habe – ohne fremde Hilfe. Die dafür notwendige Erfahrung kam allerdings nicht über Nacht. Bereits zuvor hatte ich die Fassade eines Nachbarhauses erneuert und dabei viele praktische Erkenntnisse gewonnen.

Eine der wichtigsten Lektionen war die rechtzeitige Planung der Elektroinstallation. Bevor die ersten Fassadenelemente montiert werden, sollte genau feststehen, wo später Außenbeleuchtung, Steckdosen, Schalter oder andere Anschlüsse vorgesehen sind. In dieser Bauphase lassen sich Leitungen noch sauber und unsichtbar verlegen. Nachträgliche Änderungen sind dagegen meist deutlich aufwendiger und führen häufig zu optischen Kompromissen.

Genau aus diesem Grund habe ich bei diesem Projekt sämtliche erforderlichen Leitungen bereits vor der Fassadenmontage verlegt. Dazu gehören unter anderem die Anschlüsse für die vertikale Hausbeleuchtung sowie weitere Kabel, die vollständig innerhalb der Konstruktion verborgen bleiben.

Der zusätzliche Planungsaufwand macht sich später bezahlt: Die Technik ist sauber integriert, die Fassade bleibt frei von sichtbaren Leitungen und das Gesamtbild wirkt deutlich aufgeräumter und harmonischer.

Mobilheim

Die Klimaanlage war dabei ein eigenes Kapitel. Für die neue Fassadenkonstruktion musste das Außengerät weiter von der Wand abgerückt werden, durfte jedoch keinesfalls von den Kältemittel- und Anschlussleitungen getrennt werden. Also habe ich zunächst ein provisorisches Gestell gebaut, auf dem die Klimaanlage während der Arbeiten sicher stehen konnte. Bei solchen Projekten muss man sich manchmal pragmatische Lösungen einfallen lassen.

Der Aufwand hat sich gelohnt: Sämtliche Leitungen und Anschlüsse verschwinden nun vollständig hinter der neuen Verkleidung. Genau das war eines der Ziele – eine saubere und ruhige Fassadenfläche ohne sichtbare Technik.

Die Fassadenplanken habe ich mit 3 × 12 mm Schrauben auf der Unterkonstruktion befestigt. Aus Erfahrung lohnt es sich, bei den Befestigungsmitteln und beim Material nicht am falschen Ende zu sparen. Der Arbeitsaufwand bleibt derselbe, unabhängig davon, ob hochwertige oder minderwertige Komponenten verwendet werden.

Besondere Aufmerksamkeit erfordert die Planung der Plankenstöße. Ich habe die Stoßstellen grundsätzlich unter Fenster- oder Türrahmen angeordnet, sodass sie später optisch kaum wahrnehmbar sind. An diesen Stellen wurde jeweils ein breiteres Holz in die Unterkonstruktion integriert, um die Abschlussleisten sicher befestigen zu können.

Diese Anordnung sollte bereits vor Beginn der Montage festgelegt werden. Mit etwas Planung lässt sich die Position der Stöße jedoch gut berechnen und sauber in das Gesamtbild der Fassade integrieren.

Mobilheim

Hier sieht man die Stoßfuge unter dem Fenster. Die Leitungen sind nun vollständig verdeckt verlegt, und die Wand wirkt wieder sauber und aufgeräumt.

Wichtig ist jedoch die Hinterlüftung der Verkleidung. Aus diesem Grund sollte der untere Bereich nicht vollständig abgedichtet werden. Die Luft muss hinter der Fassade zirkulieren können, damit eventuell eindringende Feuchtigkeit wieder abtrocknen kann.

Wer ganz auf Nummer sicher gehen möchte, kann im unteren Bereich zusätzlich ein feinmaschiges Gitter anbringen, um Kleintiere fernzuhalten. In der Praxis ist das jedoch nicht immer erforderlich.

Ein weiterer Vorteil dieser Konstruktion ist die zusätzliche Luftschicht zwischen Wand und Verkleidung. Sie verbessert zwar keine mangelhafte Dämmung, kann aber dazu beitragen, Temperaturschwankungen etwas abzumildern. Im Sommer heizen sich die Wände weniger stark auf, während im Winter zusätzliche Wärmeverluste reduziert werden können.

Der obere Abschluss sollte dagegen möglichst sorgfältig ausgeführt werden. Dort können sich sonst Insekten, insbesondere Wespen, einen Zugang hinter die Verkleidung verschaffen und Nester bauen.

Die Materialkosten halten sich insgesamt in einem überschaubaren Rahmen. Wer die Arbeiten selbst ausführt und etwas handwerkliche Erfahrung mitbringt, kann eine solche Fassadenverkleidung ohne besondere Spezialkenntnisse umsetzen. Mit sorgfältiger Planung und sauberer Ausführung ist das Projekt deutlich weniger kompliziert, als es auf den ersten Blick erscheint.

Mobilheim

Danach folgen die Rahmen für Fenster und Türen. Hier ist besondere Sorgfalt erforderlich, denn an diesen Übergängen können später Feuchtigkeit und Schlagregen eindringen.

Die Rahmen habe ich aus Meranti gefertigt. Sämtliche Ecken wurden auf Gehrung geschnitten, was meiner Meinung nach die deutlich sauberere und hochwertigere Optik ergibt als einfache stumpfe Verbindungen.

Nach der Montage wurden die Anschlussfugen sorgfältig mit Silikon abgedichtet. Gerade an diesen Stellen lohnt sich eine saubere Ausführung, da hier die größten Anforderungen an die Wetterbeständigkeit gestellt werden.

Im Zuge der Fassadenerneuerung habe ich die Fenster außerdem in Anthrazit lackiert. Dadurch entsteht ein stimmiger Kontrast zur Verkleidung, und das gesamte Gebäude wirkt deutlich moderner und harmonischer.

Mobilheim

Was benötigt man für diese Arbeit?

  • Dachlatten 25×45. Die Menge ergibt sich aus der Hausgröße. Kosten aber nicht viel.
  • passende Schrauben für die Dachlatten. 1000 Stück!
  • Schrauben für die Planken. 1000 Stück.
  • Japansäge
  • Schlagschnur für die Starterleiste.
  • Kappsäge
  • Multifunktions-Maschine ist hilfreich
  • Zollstock (Gliedermaßstab)
  • natürlich die Kunststoffplanken in ausreichender Menge
  • Geduld!!

Vorher

Nachher

Mobilheim
Mobilheim Dach
Mobilheim verkleiden
Gartenbank aus Meranti – Schritt für Schritt

Gartenbank aus Meranti – Schritt für Schritt

Gartenbank

Gartenbank aus Meranti – Schritt für Schritt

Noch eine Gartenbank? Ja – bisher steht lediglich eine Bank vor dem Haus. Dieses Mal soll die neue Bank jedoch in die Nähe des Grillplatzes kommen, da die dort verwendeten Gartenstühle optisch einfach nicht besonders gut wirken.

Die komplette Bank wird aus Meranti gefertigt. Meranti ist aus meiner Sicht ein hervorragendes Konstruktionsholz: Es lässt sich sehr gut bearbeiten, neigt kaum zum Reißen und bleibt trotz seiner Härte angenehm „weich“ in der Verarbeitung.

Für dieses Projekt habe ich vier Meranti-Balkonbretter in der Größe 27 × 190 mm bei einer Länge von 4.050 mm gekauft. Auf 1.500 mm gekürzt lassen sie sich problemlos im Auto transportieren.

Da die Füße sowie die Rückenlehne aus stärkerem Material gefertigt werden sollen, müssen die entsprechenden Teile gedoppelt werden. Zunächst ist also passendes Leimholz herzustellen.

Dafür habe ich die Bretter zunächst auf der Tischkreissäge von Bosch auf knapp 60 mm Breite zugeschnitten, bevor sie anschließend gehobelt werden.

Gartenbank

Leimholz herstellen

Leimen ist gar nicht so einfach. Wer schon einmal versucht hat, zwei Bretter über die volle Breite zu verleimen, weiß, dass sie beim Festziehen der Zwingen leicht „verrutschen“. Eine bündige Verleimung zu erzielen, ist daher eine Herausforderung.

Um das zu vermeiden, habe ich zunächst mit der Festool DF 500 Dübellöcher in die Teile gebohrt, um die Bretter zu fixieren. Die Dübel habe ich so gesetzt, dass sie bei der weiteren Bearbeitung nicht wieder aufgetrennt werden. Schrauben oder Drahtstifte kommen für mich nicht in Frage.

Gartenbank

Holz für Bögen doppeln

Für die beiden Bögen der Armlehnen habe ich breiteres Holz zugeschnitten. Dabei musste die Maserung stimmen, und die Dicke entspricht genau der der bereits gehobelten Stützen.

Aber wie bringt man die richtigen Radien aufs Holz? Ich habe das Rollmaßband von Festool verwendet – damit lassen sich Kreise sauber anzeichnen.

Und wie die Bögen sauber zuschneiden, wenn keine Bandsäge zur Verfügung steht? Mit der Dekupiersäge! Bei so dickem Holz ist das schon eine Herausforderung – nicht für die Säge selbst, sondern für die Geduld des Holzwerkers.

Gartenbank

Bogen sägen

Mit einem groben Sägeblatt ging es ans Werk – immer dicht an der vorgezeichneten Linie entlang. Das Blatt frisst sich dabei langsam durch das Holz. Dabei musste ich zwar recht viel Druck ausüben, was jedoch kleine Nachteile mit sich bringt: Der Schnitt kann leicht bauchig werden und ist nicht ganz senkrecht. Das ist aber kein Problem, denn die Armlehnen werden ohnehin noch geschliffen.

Die Dekupiersäge von Proxxon ist dabei eine echte Hilfe: kraftvoll, leise und mit kaum spürbaren Vibrationen. Der Spaß an der Arbeit stellt sich allerdings erst nach und nach ein – es erfordert ein wenig Übung, um richtig damit umzugehen.

Gartenbank

Rundungen schleifen

Die Rundungen schleife ich mit meinem Bosch-Bandschleifer. Als mein erster Bandschleifer von Bosch kaputtging, habe ich mir auch das Modell von Festool angesehen. Es kann zwar im Grunde dasselbe, kostet dafür aber das Dreifache – für meine Gelegenheitsarbeiten lohnt sich das einfach nicht.

Mit dem Bosch-Gerät war ich bisher immer sehr zufrieden. Den Bandschleifer kann ich zwar auf dem Rücken liegend gut befestigen, doch dabei einen exakten rechten Winkel einzuhalten, ist schwierig. Einfacher ist es, das Gerät direkt auf das Werkstück zu legen. Als Unterlage habe ich einen Rest Holz verwendet und vor die Schleiffläche gespannt – funktioniert prima!

Gartenbank
Gartenbank
Gartenbank

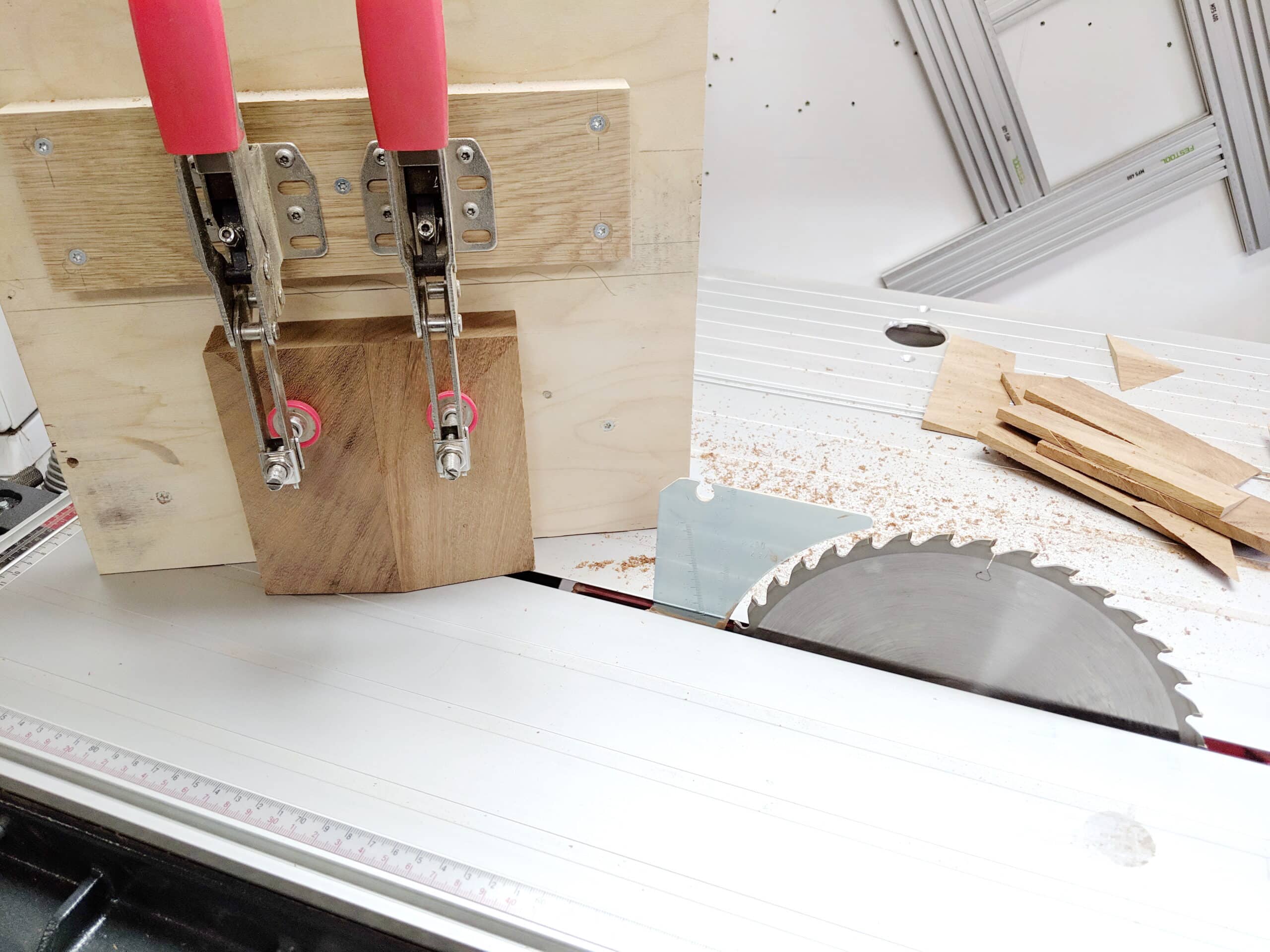

Die Rundungen an den Rückenlehnenstützen, den Armlehnen sowie der Rückenlehne sind inzwischen sauber verschliffen. Anschließend wurden sämtliche Rahmenteile exakt auf Länge zugeschnitten und die Schrägen der Rückenlehne jeweils auf 5 Grad eingestellt.

Gerade diese Winkel sind entscheidend: Wird beispielsweise ein Teil versehentlich mit 10 Grad zugeschnitten und später mit einem anderen verbunden, passt am Ende nichts mehr wirklich exakt zusammen.

Auch das Verleimen der Rückenlehnen ist nicht ganz unkompliziert. Mit einer normalen Schraubzwinge lässt sich auf die Gehrung kaum gleichmäßiger Druck ausüben.

Die Lösung besteht darin, die Flächen gewissermaßen „einzuklemmen“: Zunächst wird die große Zwinge so weit angezogen, bis sich die Gehrung leicht öffnet. Anschließend setzt man eine weitere Zwinge senkrecht darauf. Dadurch lässt sich der Druck sauber und gleichmäßig auf die Verbindung übertragen.

Als Leim verwende ich hierbei PUR-Leim. Gerade bei solchen Gehrungsverbindungen wirken später hohe Kräfte, weshalb die Verbindung absolut zuverlässig halten muss.

Allerdings arbeite ich nicht besonders gern mit diesem Leim, da er beim Aushärten stark aufquillt und schnell unschöne Verschmutzungen verursacht.

Gartenbank

Montieren

Die kleinen Stufen lasse ich jetzt weg. Alle Teile der Rückenlehne sind lackiert, sodass mit dem Verleimen begonnen werden kann. Dafür verwende ich Propellerleim, der länger offen bleibt und meiner Meinung nach eine stabilere Verbindung ermöglicht.

Außerdem habe ich neue Schraubzwingen von Bessey gekauft, ausgestattet mit den praktischen Plastikgriffen. Damit tausche ich nach und nach meine alten „Billigzwingen“ aus.

Gartenbank

Alle notwendigen Teile sind inzwischen fertig zugeschnitten, gefräst und geschliffen. Die Oberflächen fühlen sich glatt wie ein Babypopo an.

Nun folgt die Lackierung – selbstverständlich noch vor dem endgültigen Zusammenbau.

Das hat gleich mehrere Vorteile: Zum einen lassen sich die einzelnen Teile wesentlich bequemer auf dem Arbeitstisch lackieren, zum anderen vermeidet man unschöne Farbnasen, Lackansammlungen oder sichtbare Pinselansätze, die sich später nur schwer korrigieren lassen.

Ich habe tatsächlich schon Schreiner gesehen, die Möbel erst nach dem vollständigen Zusammenbau geölt haben – das Ergebnis war alles andere als überzeugend.

...

Tipps für ein sauberes Lackierergebnis

Staubfrei arbeiten

Vor dem Lackieren sollten sämtliche Teile gründlich abgewischt oder abgeblasen werden. Bereits kleinste Staubkörner setzen sich sonst sichtbar im Lack fest.

Zwischenschliff nicht vergessen

Nach der ersten Lackschicht empfiehlt sich ein leichter Zwischenschliff mit feinem Schleifpapier in etwa 320er- bis 400er-Körnung. Dadurch verbessert sich die Haftung der nächsten Schicht und die Oberfläche wird deutlich glatter.

Lieber mehrere dünne Schichten

Mehrere dünn aufgetragene Lackschichten führen fast immer zu einem besseren Ergebnis als eine einzige dicke Schicht. So vermeidet man Läufer, Nasen und unsaubere Übergänge.

Gleichmäßig arbeiten

Pinsel oder Lackrolle sollten ruhig und in langen, gleichmäßigen Bahnen geführt werden. Bereits lackierte Stellen möglichst nicht ständig erneut überarbeiten.

Trockenzeiten einhalten

Geduld zahlt sich beim Lackieren aus. Jede Schicht sollte ausreichend durchtrocknen, bevor weitergearbeitet wird – nur so entsteht am Ende ein wirklich sauberes Finish

Gartenbank

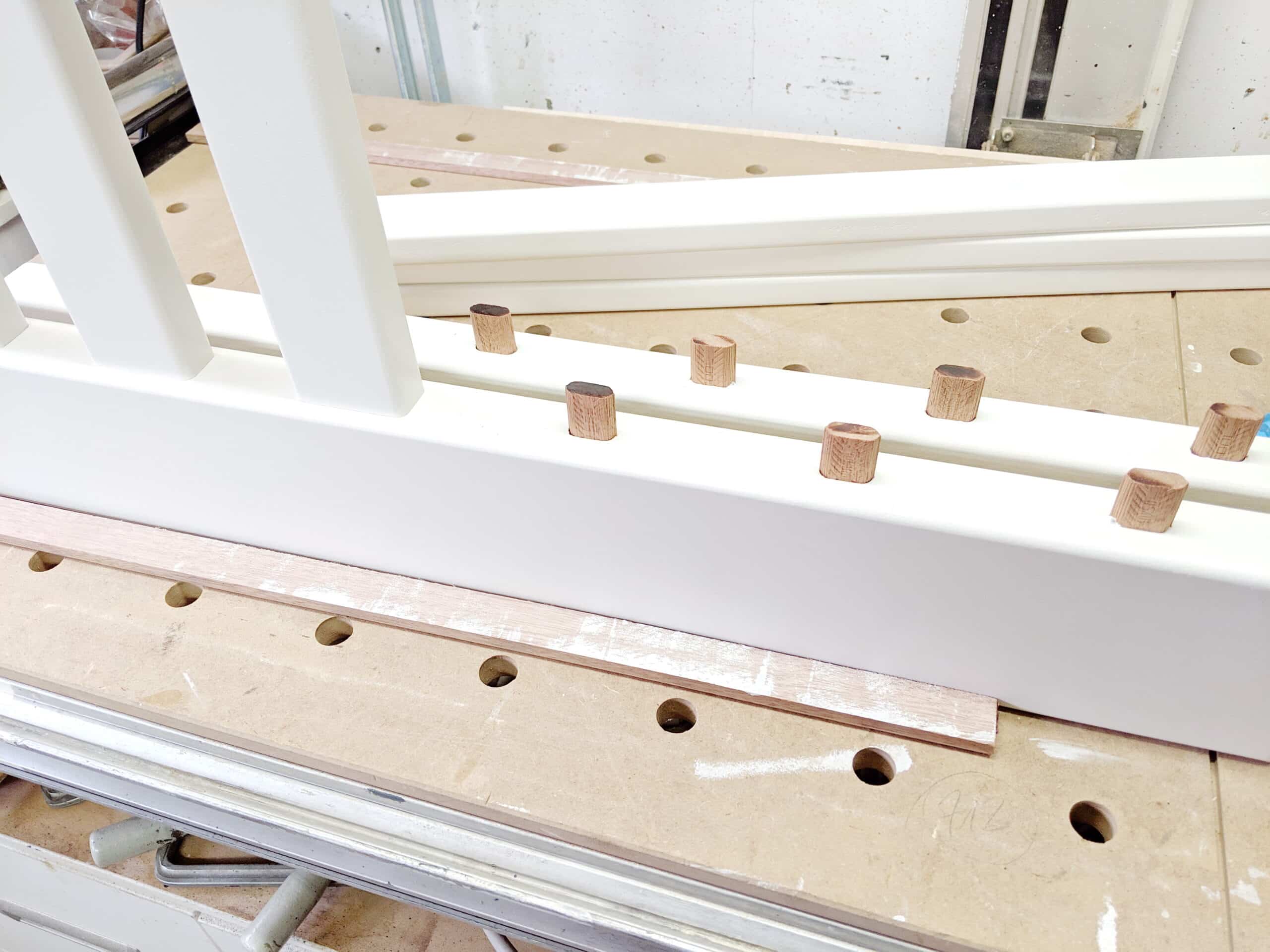

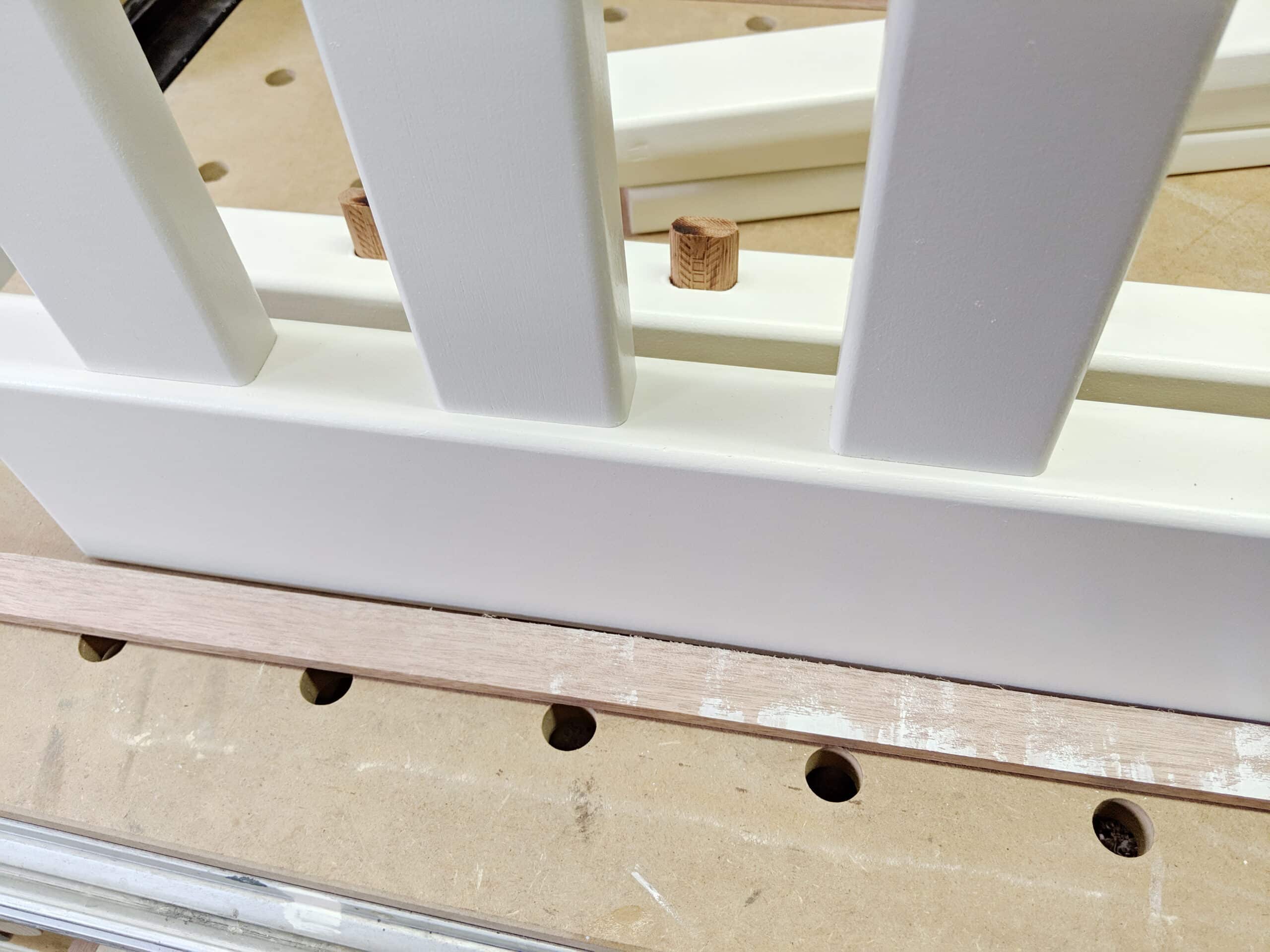

Die Rückenlehne hat insgesamt 15 Streben. Damit alle gerade und spaltfrei sitzen, habe ich die Längsteile zuvor mit Domino-Dübeln versehen. Anschließend wurden die Teile so verleimt, dass kein Leim herausquillt – sauber wie bei einer „Zapfenverbindung“.

So entsteht eine perfekte Ausgangsposition, um die einzelnen Streben zu verleimen – und das ganz ohne Zeitdruck.

Gartenbank

Nachdem die Rückenlehne mit den 15 Streben verleimt war, habe ich die Fräsungen für die Domino-Dübel in die Seitenteile gesetzt. Dort kommen SIPO-Dübel hinein – die halten deutlich länger. Buchen-Dübel in Meranti zu verwenden, macht dagegen wenig Sinn, da sie bei Feuchtigkeit schnell verrotten.

Das Verleimen der Bank selbst ging dann eigentlich schnell. Mit den Spanngurten war schon genug Druck auf den Teilen, um alles fest zusammenzufügen.

Gartenbank
Gartenbank
Gartenbank

Nach dem Montieren der Sitzbretter war die Gartenbank schließlich fertiggestellt. Ein letzter Überzug mit der noch leicht feuchten Lackrolle über kleine Flecken oder Übergänge – und die Arbeit war abgeschlossen.

Eine komplette Gartenbank aus massiven Meranti-Balkonbrettern in 195 × 27 mm – genau so hatte ich mir das vorgestellt.

Dabei haben sich die Domino-Dübel gegenüber klassischen Lamellos für mich deutlich überlegen gezeigt. Mit ihnen lassen sich wesentlich stabilere und präzisere Verbindungen herstellen, die fast an klassische Zapfenverbindungen heranreichen.

Jetzt fehlt eigentlich nur noch der passende Platz, um dieses Schmuckstück im Garten aufzustellen.

....

Gartenpavillon selbst bauen – Materialien, Tipps & Planung

Gartenpavillon selbst bauen – Materialien, Tipps & Planung

Pavillon-abends

Gartenpavillon selbst bauen – Materialien, Tipps & Planung

Ich habe das Gartenhaus im Jahr 2018 fertiggestellt.

Warum selbst bauen und keinen Bausatz verwenden? Nun, erstens sind Bausätze meist sehr teuer und bestehen häufig nicht aus dem Holz, das ich bevorzugt hätte. Zweitens ist es doch deutlich weniger reizvoll, einfach einen Bausatz aufzustellen – das kann schließlich jeder.

Nachdem ich den Pavillon in SketchUp entworfen hatte, besorgte ich nach und nach das benötigte Holz bei meinem Holzhändler. Den Anfang machten der Rahmen aus Lärchenholz und der Boden.



Gartenpavillon
Gartenpavillon

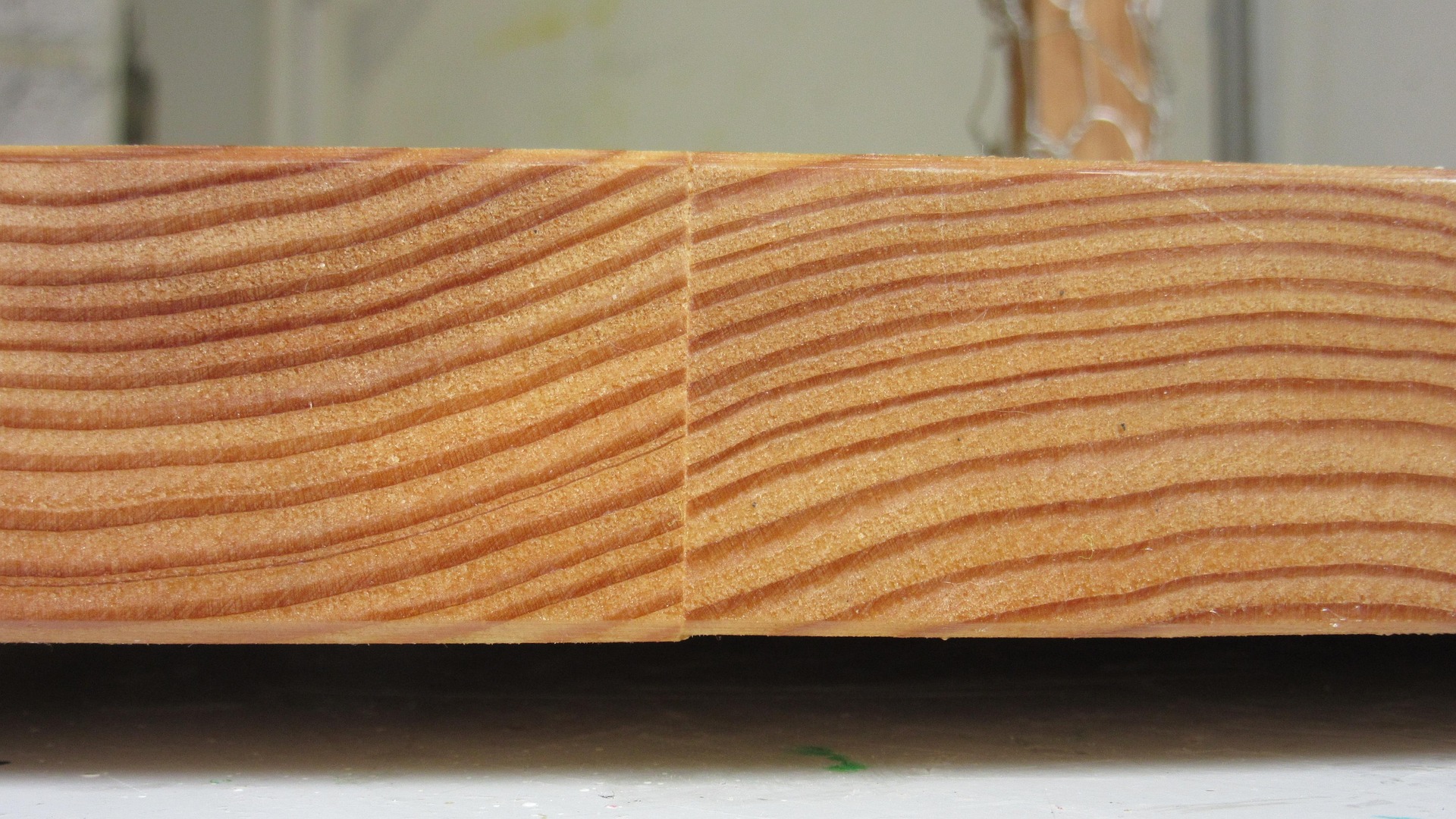

Hauptsächlich habe ich Lärchenholz verwendet – nun ja, weil es allgemein für den Einsatz im Außenbereich empfohlen wird und angeblich sehr langlebig ist. Dazu habe ich auch einen Beitrag über die „unverwüstliche Lärche“ verfasst.

Leider hat sich die Lärche als Werkstoff für den Unterbau eines solchen Bauwerk als völlig ungeeignet erwiesen.

Standplatz gepflastert
Grundrahmen

Platz haben wir genug. Wir haben uns für diese Ecke entschieden, weil dort bisher nur Büsche standen. Die Pflege war mühsam, und wir werden ja auch nicht jünger.
Ein tiefer Aushub, Kies und verdichteter Schotter werden dem Pavillon später den nötigen Halt geben.

Rahmen

Der Rahmen bildet die Verbindung zum Boden und muss daher nicht nur sorgfältig montiert, sondern auch witterungsbeständig sein. Er besteht aus Lärchenholz, 45×70 mm. Die Ecken habe ich ausgeklinkt und fest verschraubt – allerdings erst, nachdem der Boden fertig war.
Unter den Riegeln befinden sich 1 cm dicke Granulatstreifen zum Schutz vor eindringendem Wasser. Die Riegel sind zudem mit Schlagschrauben fest mit dem Boden verdübelt.

Boden
fertiger_Boden

Wände

Die Wände habe ich selbst gebaut. Die Pfosten bestehen aus KVH 80×80 mm, sorgfältig ausgesuchte Ware. Ich habe sie auf der Tischsäge in den gewünschten Segmentwinkel geschnitten. Ein Falz nimmt die 28 mm starken Bretter auf.

BSH ist hier wegen der geringen Dachlast nicht nötig.

Zum Test habe ich zunächst eine Wand komplett aufgebaut. Sie hat ein ordentliches Gewicht, daher machte es wenig Sinn, gleich alle acht Teile zusammenzubauen. Stattdessen habe ich zuerst alle Profilholzteile zugeschnitten, vorgebohrt und die Vorderseiten geschliffen. Anschließend habe ich sie in Serie zusammengefügt.

An dieser Stelle möchte ich betonen: Ich habe den gesamten Pavillon alleine konstruiert, gebaut und auch aufgestellt.

exakte Verbindung
Aufbau Waende
Rohbau

Lackierung

Durch seine achteckige Form hält sich der Pavillon – einmal zusammengeschraubt – fast von selbst. Das Dach sorgt zusätzlich für die nötige Stabilität.

Um Farbnester zu vermeiden und nicht in jede Ecke mit dem Pinsel gehen zu müssen, habe ich den Rohbau bereits vorab gestrichen – mit der Landhausfarbe von OSMO. Für mich gibt es derzeit keine bessere Farbe für Holz im Außenbereich.

Pavillon
Dachrahmen-pavillon
Probe_Dachsegment
Probe-Dachsegment

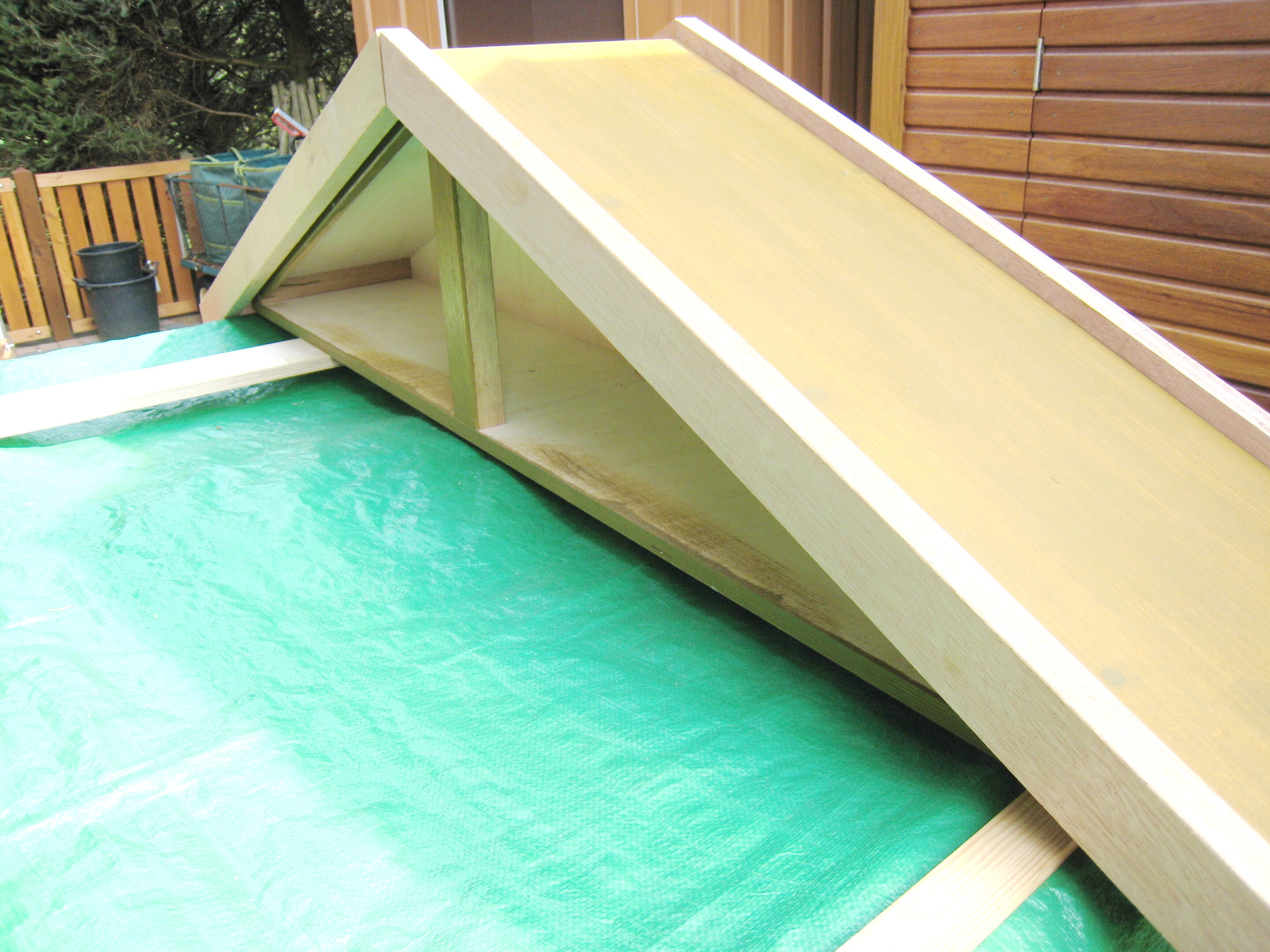

Um die Dachsegmente wirklich passend zu bauen, habe ich mir ein Probestück gebaut und so die exakte breite der Wandsegmente zu überprüfen. Ja, es war exakt! diese Genauigkeit hat ein Bausatz sicher nicht.

Dachsegment
Dachsegment-Detail
Probesteck Dach
Beplankung

Dach

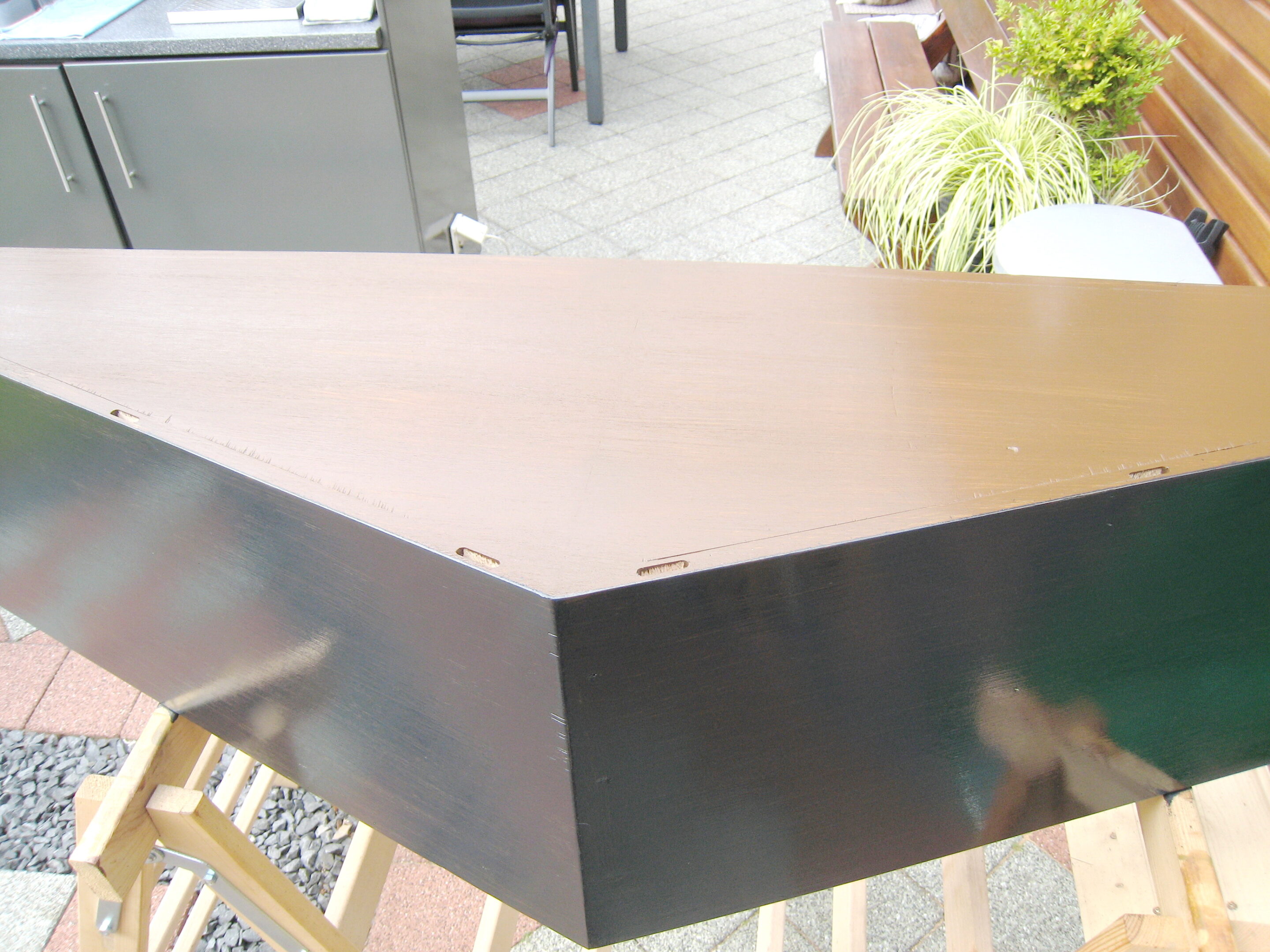

Die Dachsegmente konnte ich bequem draussen auf Böcken bauen. Die Beplankung konnte ich sehr gut mit der Tauchsäge exakt ablängen. Die Dachsegmente hatte ich zuvor auf dem Rasen probeweise zusammengestellt. Passte! Die Segmente habe ich auch gleich lackiert. Besser als auf der Leiter zu stehen und von unten zu lackieren. So geht es bequem auf Böcken.

lackierte-Segmente
Bitumenschindeln
SchindelMarkierung

Den Dachrand konnte ich schnell bauen. Mit Schifterschnitten und verschraubt an den Enden der Dachsegmente. Auch die Abdeckung für die 8 Ecken gingen schnell von der Hand. Mit dem P2-System von Lamello benötige ich keine Zwingen beim Verleimen der beiden Hälften.

erstes Segment
Dach Rohbau
Schindeln voll
Schindeln
Pavillon_grau_weiss
Fensterbau
Einbauleuchte
Beleuchtung
Dachspitze
Dachspitze
Tür

Dachspitze

Die Dachspitze habe ich im Internet gekauft.
Die Dachspitze sieht von innen sehr schön aus. Dazu habe ich extra noch ein Innenrad gebaut und konnte so die Dachspitze von innen verschrauben.

Hier habe ich jetzt alles im Schnelldurchlauf beschrieben. Details wären vielleicht etwas langweilig. Wenn Fragen auftauchen: Ich beantworte sie gerne. Ebenso stelle ich auf Anfrage den Bauplan in Sketchup zur Verfügung.

Ganz klar muss ich aber sagen, dass ein solcher Pavillon nur eine begrenzte Zeit hält. Jeder sollte sich bewusst sein, dass nach vielleicht 8-10 Jahren solch ein Pavillon wieder entfernt werden muss.

Gartenpavillon selber bauen

vorher

neue Werkstatt bauen

heute

Werkstatt selber bauen: Alles zu Planung und Bau

Werkstatt selber bauen: Alles zu Planung und Bau

neue Werkstatt - Haus verkleiden

Werkstatt planen und bauen – Ablauf & Umsetzung

Meine aktuelle Werkstatt ist mittlerweile viel zu klein, daher habe ich beschlossen, eine neue Werkstatt selbst zu bauen.

Der zuvor selbstgebaute Pavillon wurde bereits abgebaut und die Fläche für die neue Werkstatt vorbereitet und gepflastert.

Viel Platz steht zwar nicht zur Verfügung, doch ich möchte das Beste aus den vorhandenen Möglichkeiten machen und eine funktionale, gut durchdachte Werkstatt daraus gestalten.

neue Werkstatt

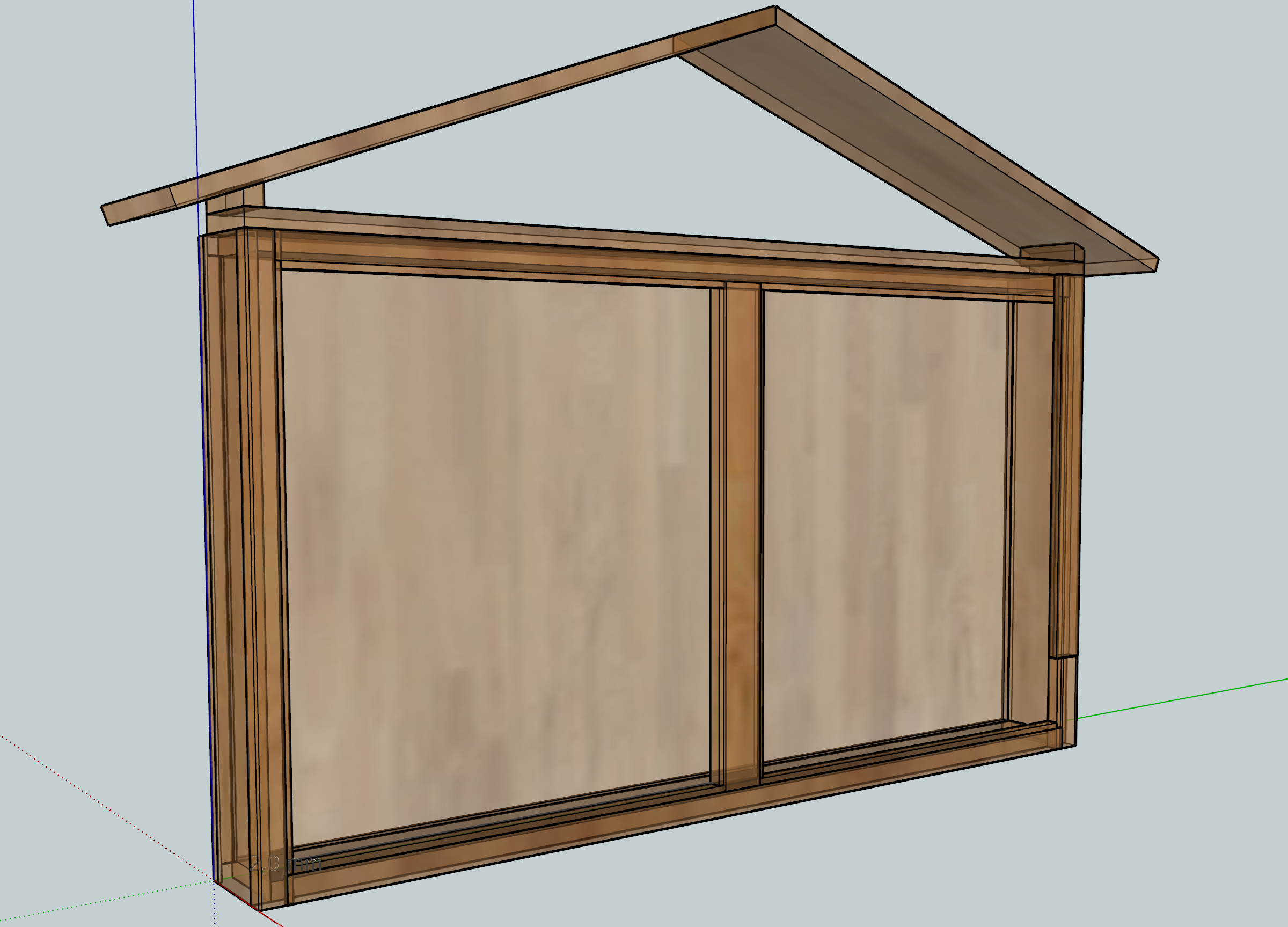

Planung des Gebäudes mit Sketchup

Meine erste Ausbildung war die zum technischen Zeichner in den 70ern – damals wurde noch alles auf Papier gezeichnet, ein Vergleich zu den heutigen Möglichkeiten ist kaum vorstellbar.

Irgendwann bin ich auf SketchUp gestoßen, eine einfache Konstruktionssoftware. Ich muss sagen, sie ist sehr leicht zu handhaben und reicht mehr als aus, um Holzprojekte zu planen. Sogar 3D-Modelle für den 3D-Druck lassen sich damit erstellen.

Andere freie CAD-Programme sind sicher ebenfalls gut, doch für viele Anforderungen im Hobbybereich eines Holzwerkers oft zu mächtig. SketchUp ist einfach, schnell und das Internet ist voller Lehrvideos, die meist genau die Lösungen für aktuelle Probleme bieten.

neue Werkstatt

Bauweise der neuen Werkstatt

Die Ständerbauweise (auch Holzrahmenbau genannt) basiert auf einer tragenden Konstruktion aus vertikalen Ständern (Pfosten), die durch horizontale Rähme oder Schwellen verbunden werden. Zwischen den Ständern wird die Wand mit Platten, Holzverschalung oder Dämmmaterial gefüllt.

Vorteile:

  • Schnell und flexibel zu bauen

  • Leichtes Material, daher einfacher Transport und Montage

  • Gute Dämmung möglich

  • Anpassbar an individuelle Maße

Grundrahmen neue Werkstatt

Grundrahmen der neuen Werkstatt

Für den Grundrahmen ist hochwertiges Material besonders wichtig. In diesem Fall verwende ich Bangkirai-Holz, das sich durch seine hohe Stabilität und Witterungsbeständigkeit auszeichnet.

Die einzelnen Stangen sind überblattet und liegen auf Gummi-Granulatstreifen, um direkten Bodenkontakt zu vermeiden und die Konstruktion vor Feuchtigkeit zu schützen.

Der Rahmen ist zusätzlich verschraubt und selbstverständlich exakt rechtwinklig ausgerichtet.

Die präzisen Maße des Grundrahmens sind dabei entscheidend, da sämtliche weiteren Aufbauten darauf basieren und sich daran orientieren.

neue Werkstatt - erster Boden

erster Boden

Der erste Boden besteht au 22er OSB-Platten der entsprechenden Güteklasse.
Bei OSB gibt es mehrere Güteklassen; meist werden die niedrigen Klassen sehr billig im Baumarkt angeboten und verwirren den Käufer.

Die Platten haben Nut und Feder, die unbedingt mit der richtigen Oberseite verbunden werden müssen. Andernfalls (und das ist auch ein sichtbares Zeichen) bleibt immer ein Spalt zurück.

Die Stöße aller Platten habe ich mit speziellem Klebeband wasserfest abgeklebt.

neue Werkstatt

Wände bauen

Diese Rahmenbauweise ist effizient, einfach und schnell umzusetzen.
Alles, was hier beschrieben ist und wird, habe ich allein gebaut. Es ist als auch für einen einzelnen Holzwerker möglich solche Projekte umzusetzen.

Hier habe ich einen Druckluftnagler eingesetzt, der 100er Nägel verarbeiten kann. Das geht wirklich sehr schnell und hält sehr sicher.

Die Hölzer habe ich nach Planung sehr genau zugeschnitten und so passt wirklich alles zusammen.

neue Werkstatt - erste Verkleidung

erste Verkleidung anbringen

Nachdem der Rahmen stand und gut verschraubt war, habe ich die erste Außenverkleidung angebracht. Diese besteht aus 12mm OSB-Platte, die tragfähig und feuchtigkeitsresistent sind.

Alle Stöße habe ich anschließend mit speziellem Klebeband abgedichtet.

So Hat das Haus schon eine erstaunliche Stabilität, die durch die nachfolgenden Schritte immer größer wird.

neue Werkstatt - Sparren und Abdichten

Dachsparren anbringen

Acht Dachsparren im ausreichenden Querschnitt bilden die Basis für den Dachaufbau.
Die Sparren sind an den Auflageflächen ausgeklinkt und stützen somit auch noch die Wände.

Die Zwischenräume, die sonst offen bleiben würden, habe ich mit gleichem Material geschlossen. Diese Zwischenstücke mussten auf Höhe angepasst werden und dienen auch als zwischenstützen für die Sparren selbst.

Hier sieht man auch die Verklebung der Plattenstöße.

neue Werkstatt

OSB-Dachplatten legen

Nach Fertigstellung der Verkleidung am vorderen und hinteren Dachrand wurden die 19er OSB-Platten auf die Sparren gelegt und verschraubt.

Das konnte ich nicht selbst machen. Deshalb bat ich zwei Schreiner darum mir die Platten zu verlegen.

Die Dreiecksleiste, die für die Planenabdichtung wichtig sind, haben die beiden oben verschraubt, wie auch die Plane in 3 Reihen lose verlegt.

Das Haus selbst bewegt sich nicht einen Millimeter mehr.

neue Werkstatt - Dach decken

Dachplane

Mein erstes Vorhaben, das Dach mit Blechpfannen zu decken, habe ich verworfen und mich für die einfachere und bessere Lösung einer Thermofol von BAUDER entschieden. Eine solche Plane habe ich bereits bei den Schleppschuppen erfolgreich verbaut.

Die Dachplane muss an den Stößen "verschweißt" werden.
Das ist mit einer Heißluftpistole überhaupt kein Problem.

neue Werkstatt - Dach decken

Ortgang und Traufe, Lattung

Ortgang und Traufe waren sehr einfach anzubringen.
Es sind beschichtete Alubleche, die nach Wunsch gekantet wurden. Diese kann man einfach online bestellen.

Untergrund ist Trespa, 6mm stark. Dieses habe ich auch unter dem kurzen Vorbau angebracht um die Beleuchtung unterzubringen.

Dann habe ich die für die Endverkleidung notwendigen Dachlatten am ganzen Gebäude angebracht. Einfache Fleißarbeit.

Innenausbau Werkstatt

Innenausbau

Innenausbau – kein großes Problem. Eigentlich …
Die Wände mit Dämmstoff auszukleiden, war gut vorbereitet. Es gab wenig Zuschnitt, da die Platte aufgrund ihrer Breite gut und sicher in den Rahmen passte.

Allerdings sind die 18 mm starken Span-Verlegeplatten allein nicht so gut zu bewegen. Zumindest nicht mehr für mich. Wie auch immer. Mühsam ernährt sich das Eichhörnchen … Geduld ist angesagt.

Die Verlegeplatten haben Nut und Feder, was einen großen Vorteil beim Zusammenbau darstellt. Die Platten sind horizontal angebracht. So habe ich zwar mehr Verschnitt, doch der Aufbau ist einfacher und schneller.

neue Werkstatt

Verlegeplatten Wände

Die Platten sind 2.050 x 935 mm groß. Das ist auch ihr Nachteil. Sie sind so breit, dass man sie nicht richtig anfassen kann.
Aber mit Geduld geht alles. Außerdem werden die Platten nach oben hin kleiner und somit leichter.

Auch die Steckdosen mussten beim Anbau der Wände eingesetzt werden. Da ich Hohlraumdosen verwende, wird zunächst ein passendes Loch eingebohrt. Dafür habe ich einen speziellen Lochbohrer, der auch den Rand der Hohlraumdosen mit „ausfräst”. So passen die Hohlraumdosen überstandsfrei in die Löcher.
Natürlich kaufe ich keine Baumarktware, wenn es um Elektrik geht. Hier verwende ich Steckdosen von Merten. Insgesamt habe ich 16 Stück im Raum eingebaut.

neue Werkstatt
neue Werkstatt
×
